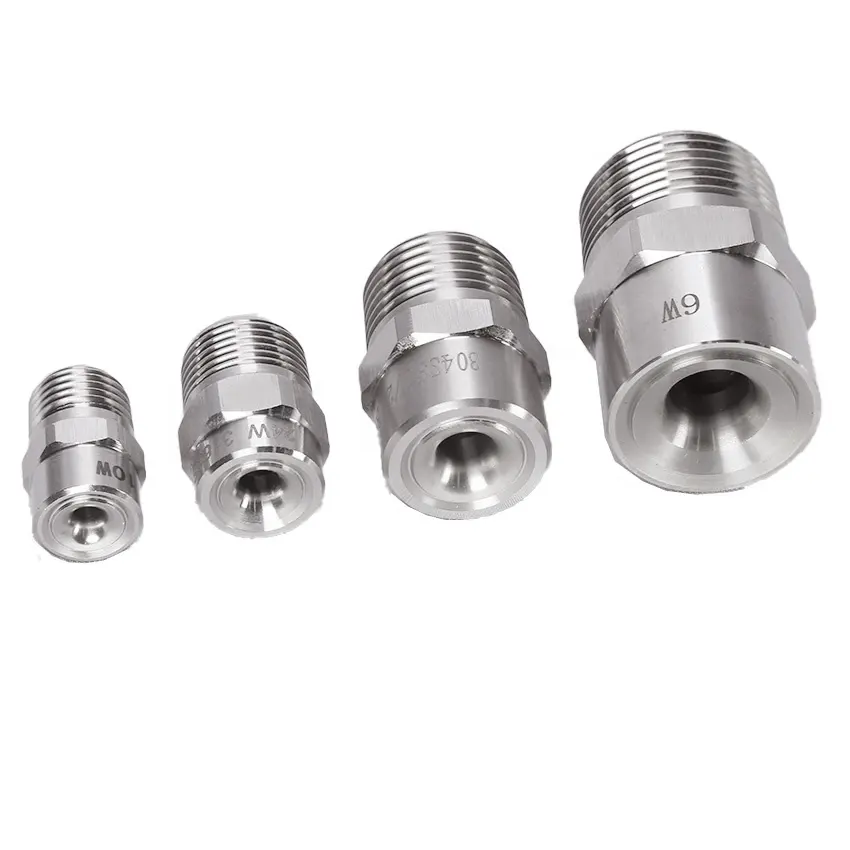

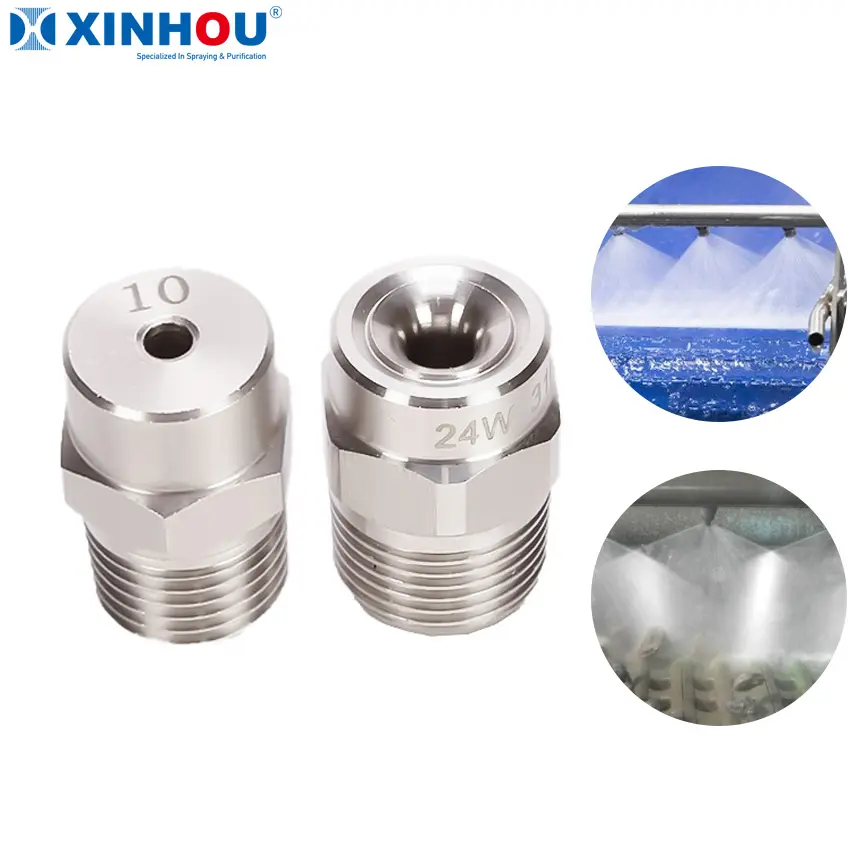

BOQUILLAS DE CONO LLENO DE CHORRO DE AGUA BBW
La boquilla de chorro completo estándar puede generar una pulverización de cono lleno.La zona de pulverización es redonda.El ángulo de pulverización es de 43°-106°. La boquilla de chorro completo puede rociar uniformemente, las gotas son de medianas a grandes. Esta pulverización bien distribuida se beneficia de un diseño de paleta distintivo, un canal grande y claro y una excelente característica de control.
Boquilla Fulljet fabricada con una dimensión precisa, que garantiza un rendimiento preciso y confiable. Las series G y GG tienen tapa y paleta desmontables, pueden combinarse tanto con cabezales como con tuberías de múltiples ramas. Este diseño hace posible que la tapa y la paleta se puedan separar de la boquilla para ser mai .mantenido y limpio, en lugar del cuerpo de la boquilla.La paleta de la boquilla estándar de la serie H (el tamaño es superior a 1') se fija mediante un tornillo de posicionamiento, que es fácil de desmontar. La paleta de la boquilla estándar de la serie HH no es desmontable.
| Descripción |
| Modelo | bbw |
| Patrón de rociado | Boquillas de cono lleno gran angular |
| Presión laboral | Hasta 6 barras |
| Tamaño de la rosca de entrada | 1/8' a 2' |
| Tasa de flujo | 0,38-920 l/min |
| Ángulo de pulverización | De 90° a 120° |
| Solicitud | Limpieza, lavado, enfriamiento, desengrasado.desespumante |
| El tiempo de entrega | 4 días después de confirmado el pago |
| Pago | Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea |
Aplicaciones generales
● Limpieza/enjuague
● Enfriamiento de carbón, metales u otros materiales.
● Generación y dispersión de gotas durante el procesamiento de reacciones químicas.
● Control de polvo
● Lucha contra incendios/extinción
● Descomposición de la espuma, aireación, desespumado.
● Pulido, lavado, enfriamiento
Caracteristicas de diseño
Características:
● Produce una forma de rociado cónico sólido con un área circular y un rango de ángulo de rociado de 90° a 120°

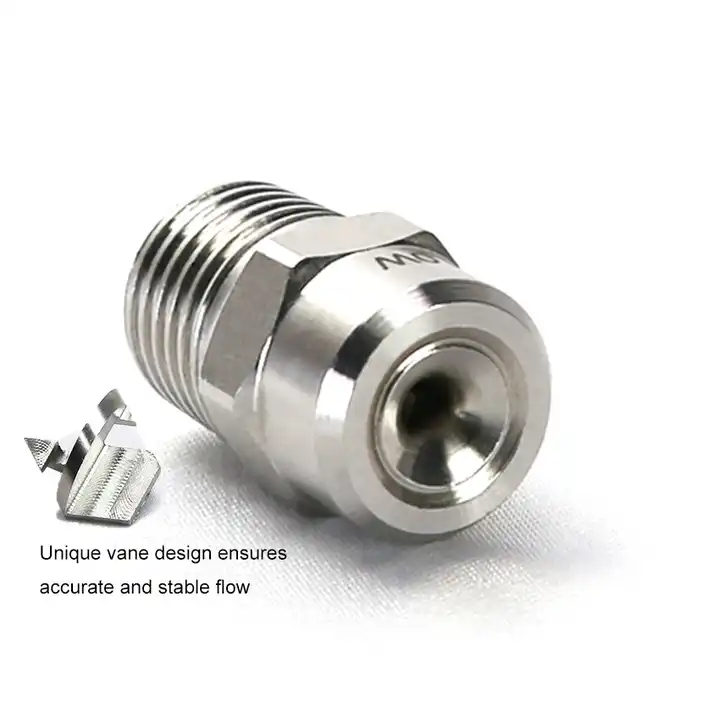

● El exclusivo diseño interno de la paleta permite que la boquilla produzca gotas de tamaño mediano a grande distribuidas uniformemente.
● Excelente rendimiento en aplicaciones donde se requiere una cobertura adecuada de un área
● Cuando se requieren varias boquillas para producir una pulverización superpuesta, se requiere un área de superposición del 25% al 30% para que el área de cobertura de la pulverización se distribuya uniformemente en toda la dirección.
● Los conductos libres grandes y claros hacen que sea menos probable que las boquillas se obstruyan.
● El modelo GG-W tiene puntas y paletas extraíbles para facilitar la extracción y el reemplazo de la boquilla.
Accesorios
Junta universal de bolas
Conector de ojal dividido
Datos de rendimiento
| Tamaño del hilo | Código de flujo | Diámetro del orificio (mm) | Diámetro máximo de paso libre.(mm) | Caudal (l/min) | Ángulo de pulverización |
| 0,4 barras | 0,5 barras | 0,7 barras | 1 barra | 1,5 barras | 2 barras | 3 barras | 4 barras | 6 barras | 0,4 barras | 0,7 barras | 6 barras |
| 1/8'' | 1,5W | 1.2 | 0.64 |
|
| 0.57 | 0.67 | 0.81 | 0.91 | 1.1 | 1.2 | 1.5 |
| 120° | 86° |
| 2,8W | 1.6 | 1.0 |
|
| 1.1 | 1.2 | 1.5 | 1.7 | 2.1 | 2.4 | 2.7 |
| 120° | 102° |
| 4,3W | 2.0 | 1.0 |
|
| 1.6 | 1.9 | 2.3 | 2.6 | 3.1 | 3.5 | 4.2 |
| 120° | 102° |
| 5,6W | 2.4 | 1.0 |
| 1.8 | 2.1 | 2.5 | 3.0 | 3.4 | 4.0 | 4.6 | 5.5 |
| 120° | 102° |
| 8W | 2.4 | 1.3 |
| 2.6 | 3.0 | 3.6 | 4.3 | 4.8 | 6.0 | 6.6 | 8.2 |
| 120° | 103° |
| 1/4'' | 10W | 2.8 | 1.3 | 2.9 | 3.3 | 3.8 | 4.5 | 5.4 | 6.0 | 7.4 | 8.2 | 10.2 | 112° | 120° | 103° |
| 12W | 3.2 | 1.3 | 3.5 | 3.9 | 4.6 | 5.4 | 6.5 | 7.3 | 8.9 | 9.8 | 12.3 | 114° | 120° | 103° |
| 14W | 3.6 | 1.6 | 4.2 | 4.6 | 5.3 | 6.2 | 7.6 | 8.5 | 10.2 | 11.5 | 13.8 | 114° | 120° | 103° |
| 3/8'' | 17W | 4.0 | 1.6 | 5.1 | 5.6 | 6.5 | 7.6 | 9.1 | 10.3 | 12.3 | 13.9 | 16.7 | 114° | 120° | 103° |
| 20W | 4.4 | 2.4 | 6.0 | 6.6 | 7.6 | 8.9 | 10.7 | 12.1 | 14.5 | 16.4 | 19.6 | 114° | 120° | 104° |
| 24W | 4.8 | 2.4 | 7.2 | 7.9 | 9.1 | 10.7 | 12.8 | 14.5 | 17.3 | 19.7 | 24 | 114° | 120° | 104° |

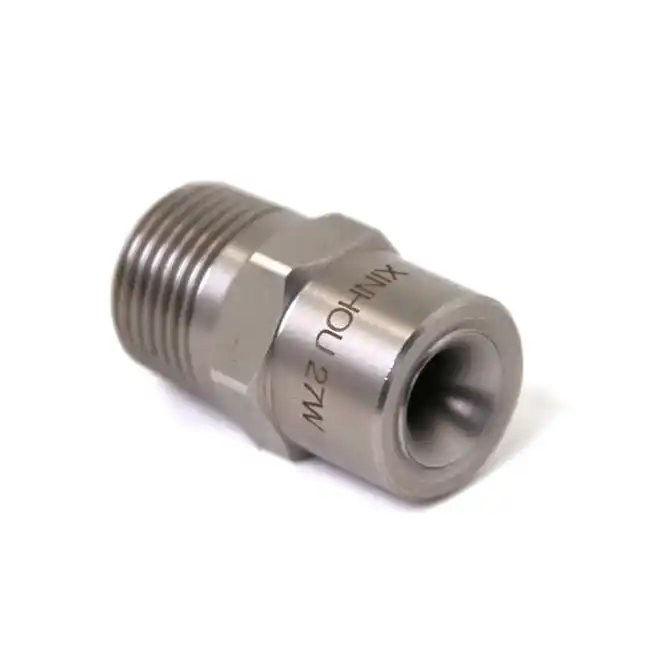

| 27W | 5.2 | 2.8 | 8.0 | 8.8 | 10.3 | 12.0 | 14.5 | 16.3 | 19.5 | 22 | 26 | 114° | 120° | 106° |
| 1/2'' | 30W | 5.6 | 2.8 | 8.9 | 9.9 | 11.4 | 13.4 | 16.0 | 18.1 | 22 | 25 | 29 | 114° | 120° | 108° |
| 35W | 6.0 | 3.2 | 10.3 | 11.4 | 13.3 | 15.7 | 18.7 | 21 | 25 | 29 | 34 | 114° | 120° | 108° |
| 40W | 6.4 | 3.2 | 11.8 | 13.1 | 15.2 | 17.9 | 21 | 24 | 29 | 33 | 39 | 114° | 120° | 108° |
| 45W | 6.4 | 3.6 | 13.3 | 14.7 | 17.2 | 20 | 24 | 27 | 33 | 37 | 44 | 114° | 120° | 110° |
| 50W | 6.7 | 4.0 | 14.7 | 16.3 | 19.1 | 22 | 27 | 30 | 37 | 41 | 51 | 114° | 120° | 112° |
| 3/4'' | 6W | 9.9 | 4.4 | 21 | 23 | 27 | 31 | 37 | 42 | 51 | 58 | 69 | 115° | 120° | 112° |
| 1'' | 11W | 13.1 | 5.6 | 38 | 42 | 49 | 57 | 69 | 78 | 93 | 106 | 126 | 117° | 120° | 117° |
| 1-1/4'' | 16W | 15.5 | 6.4 | 56 | 62 | 71 | 83 | 100 | 113 | 135 | 154 | 184 | 118° | 121° | 119° |
| 1-1/2'' | 24W | 18.3 | 10.3 | 84 | 92 | 107 | 125 | 150 | 170 | 203 | 230 | 275 | 119° | 124° | 119° |
| 2'' | 47W | 25.0 | 11.1 | 164 | 181 | 210 | 245 | 293 | 333 | 398 | 451 | 539 | 120° | 124° | 119° |
| 2-1/2'' | 70W | 31.8 | 14.3 | 244 | 269 | 312 | 365 | 436 | 495 | 592 | 672 | 803 | 120° | 125° | 119° |
