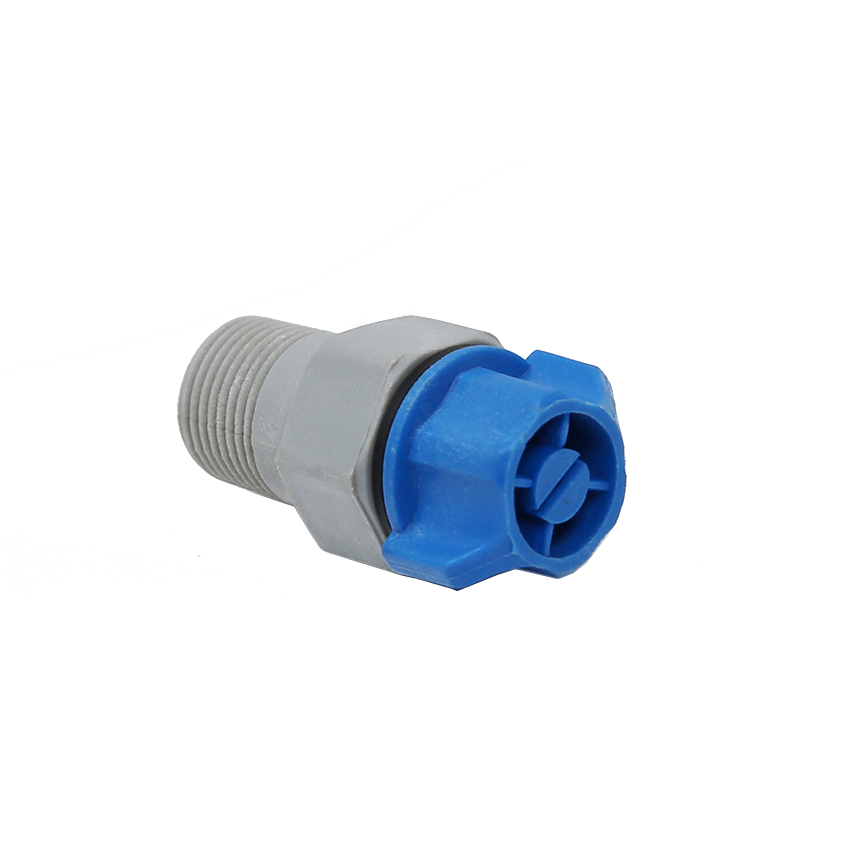

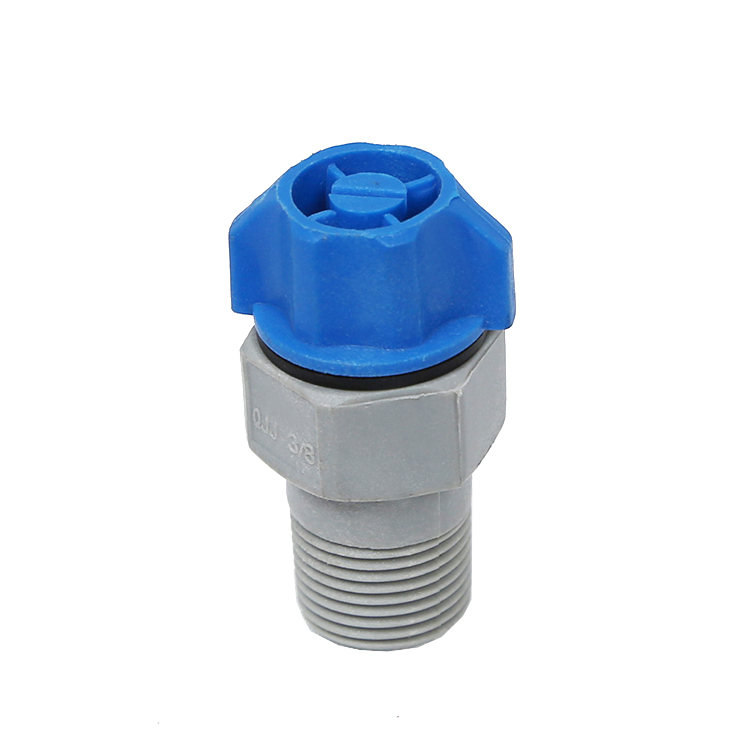

Boquillas de abanico plano de desmontaje rápido

BOQUILLAS DE ABANICO PLANO DE DESMONTAJE RÁPIDO

La boquilla de conexión rápida está hecha de moldeo por inyección de plástico.El diseño científico del sistema de liberación rápida hace que la instalación y extracción de la boquilla sea rápida y sencilla.La boquilla y la base se pueden separar de forma rápida y sin esfuerzo.Puede completar el trabajo de desmontaje e instalación en unos segundos sin necesidad de herramientas.Este tiempo también elimina factores humanos como el lavado y la pérdida causados ​​al girar la boquilla en su lugar.La boquilla industrial de liberación rápida tiene las ventajas de alta resistencia, resistencia al desgaste y resistencia a la corrosión química, y puede evitar que el líquido de lavado se aglomere y se acumule.Adecuado para los requisitos de aplicación de lavado, enjuague y limpieza de fosfatos secos, ácidos, solventes y otras soluciones corrosivas.Hay varias especificaciones, PPR, PVDF, PVC y otros materiales disponibles, y hay una variedad de caudales y ángulos para elegir.

Aplicaciones generales

● Producción de placas de circuito impreso.

● Limpieza o enjuague

● Fosfatado de componentes metálicos.

● Humidificación

● Fabricación de productos químicos

● Eliminación de polvo, control de polvo.

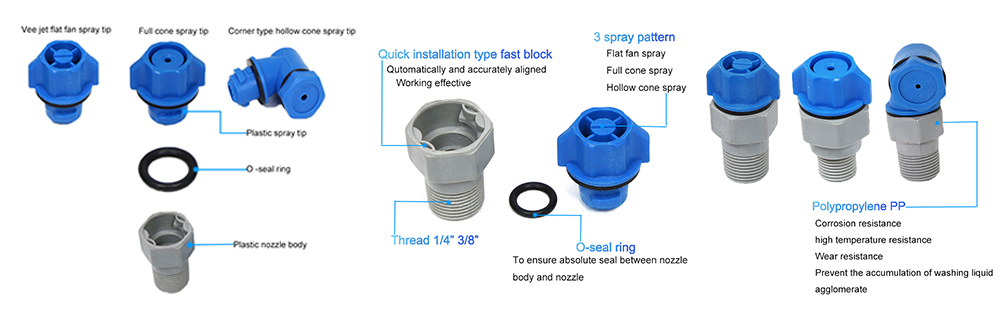

Caracteristicas de diseño

Características:

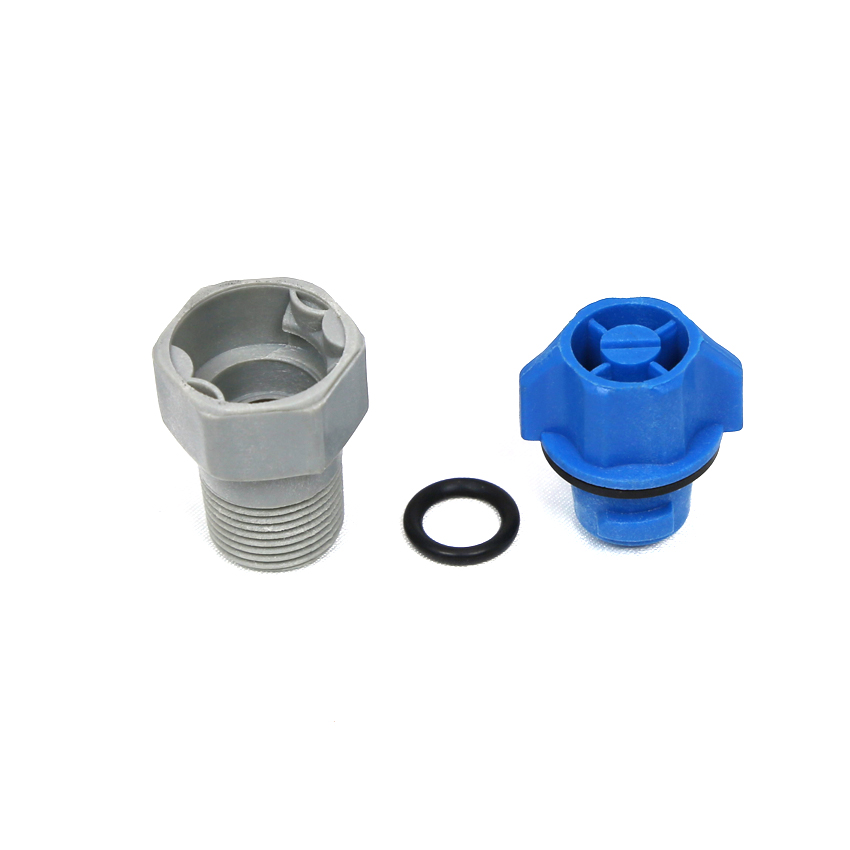

● La boquilla de conexión rápida adopta un nuevo diseño. El cuerpo y la punta del rociador se pueden separar rápidamente sin necesidad de herramientas, lo que reduce mucho el tiempo de mantenimiento. Hay un tapón de enlace incorporado dentro de la punta del rociador que asegura fijar la ubicación precisa cuando se conecta con el cuerpo. Evite perder tiempo para ajustar a mano.

● Boquilla de conexión rápida fabricada con un nuevo diseño, adopta polipropileno reforzado con fibra de vidrio (contenido de fibra: 25%) y PVDF. Ambos tienen la ventaja de ser resistentes a la corrosión química y al desgaste abrasivo. La temperatura máxima de funcionamiento del polipropileno reforzado con fibra de vidrio es de 82 ℃ CPVDF es un Material de alta pureza, que puede mantener un entorno de procesamiento altamente purificado y una temperatura máxima de funcionamiento de 148 ℃.

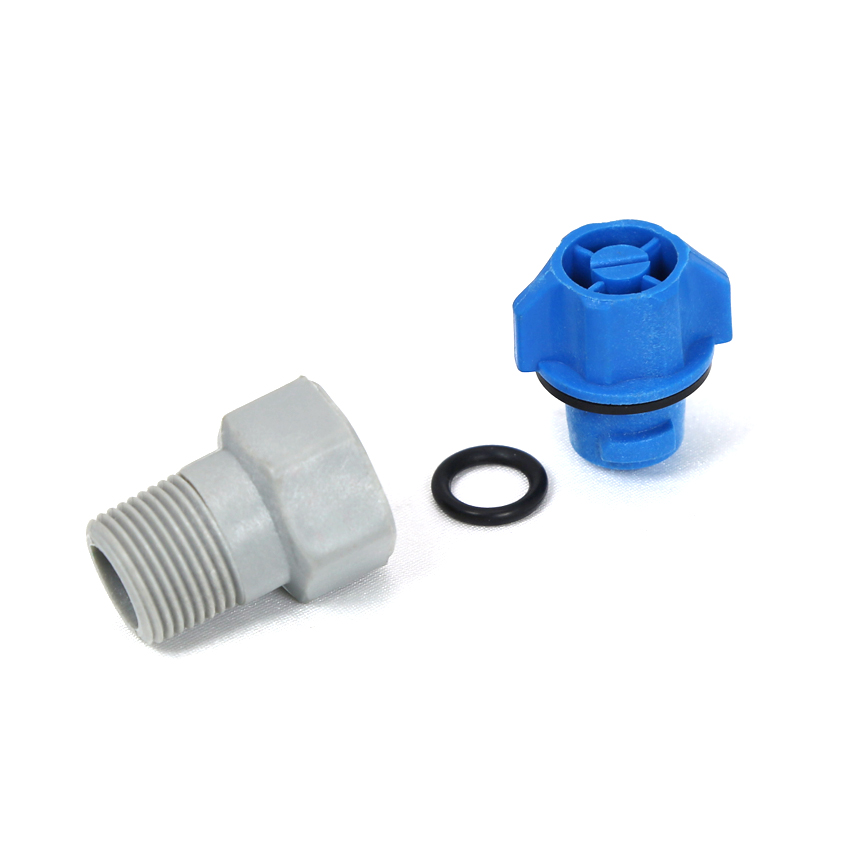

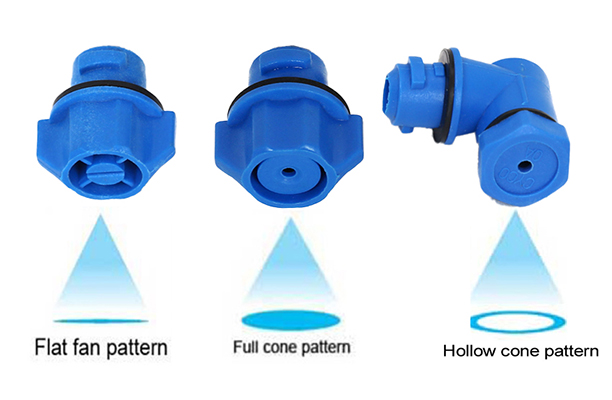

● La boquilla de conexión rápida tiene tres tamaños: 1/8',1/4' y 3/4'. La junta tórica de caucho de nitrilo puede garantizar un sellado absoluto entre el cuerpo y la punta de pulverización. La punta de pulverización puede proporcionar tres tipos de Pulverización, ventilador plano, cono lleno y cono hueco, con varios caudales y ángulos para sus opciones.

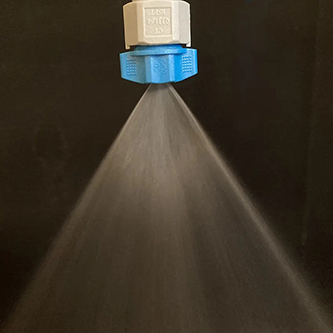

Efecto spray

Datos de rendimiento

ventilador plano

	Sin estilo.  (ángulo de pulverización a 3bar)				Tasa de flujo      (l/m)
	65°	80°	95°	110°	0,3bar	1 barra	2bar	3bar	4bar	5bar	6bar	7bar	14bar
					0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.60	0.85
	QC6502	QC8002			0.25	0.45	0.64	0.79	0.91	1.0	1.1	1.2	1.7
			QC6903		0.37	0.69	0.97	1.2	1.4	1.5	1.7	1.8	2.6
					0.50	0.92	1.3	1.6	1.8	2.0	2.2	2.4	3.4
	QC6505	QC8005	QC9505		0.62	1.1	1.6	2.0	2.3	2.5	2.8	3.0	4.3
	QC6506	QC8006			0.75	1.3	1.9	2.4	2.7	3.1	3.3	3.6	5.1
	QC6508	QC8008	QC9508		1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	6.8
	QC6510	QC8010	QC9510		1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	8.5
	QC6515				1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	12.8
		QC8020			2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	17.1
	QC6530				3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	26

	Cuerpo de boquilla    No.		Tamaño del hilo
	QJJ 1/8''		1/8''
	QJJ 1/4''		1/4''
	QJJ 3/8''		3/8''
cuerpo	QJJB 1/4''		1/4''  (Cono hueco)
