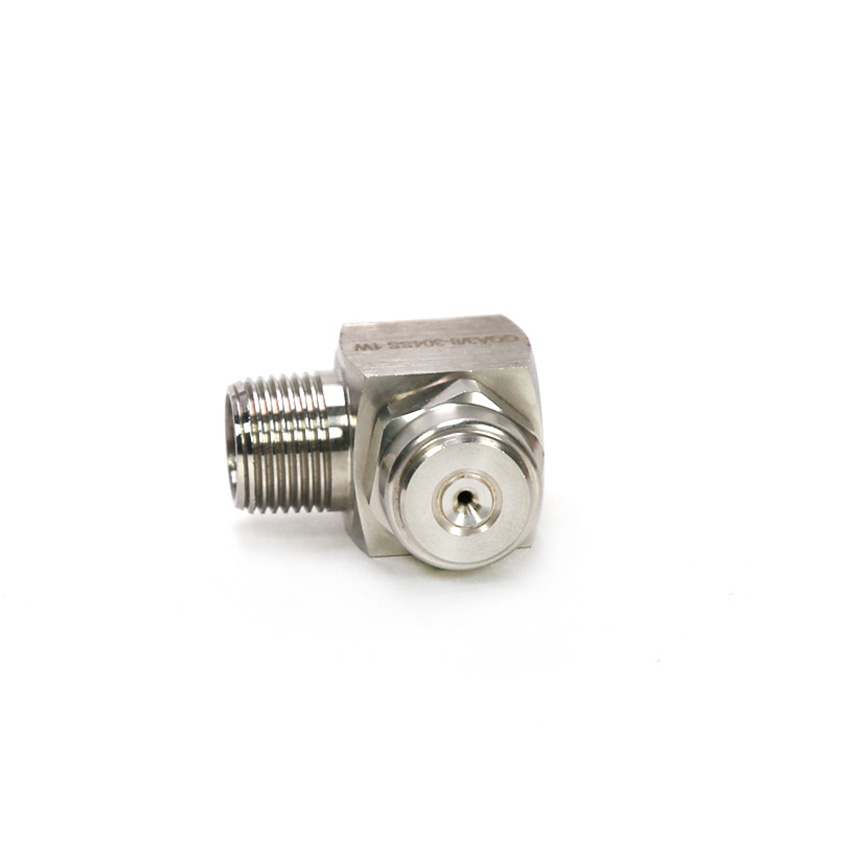

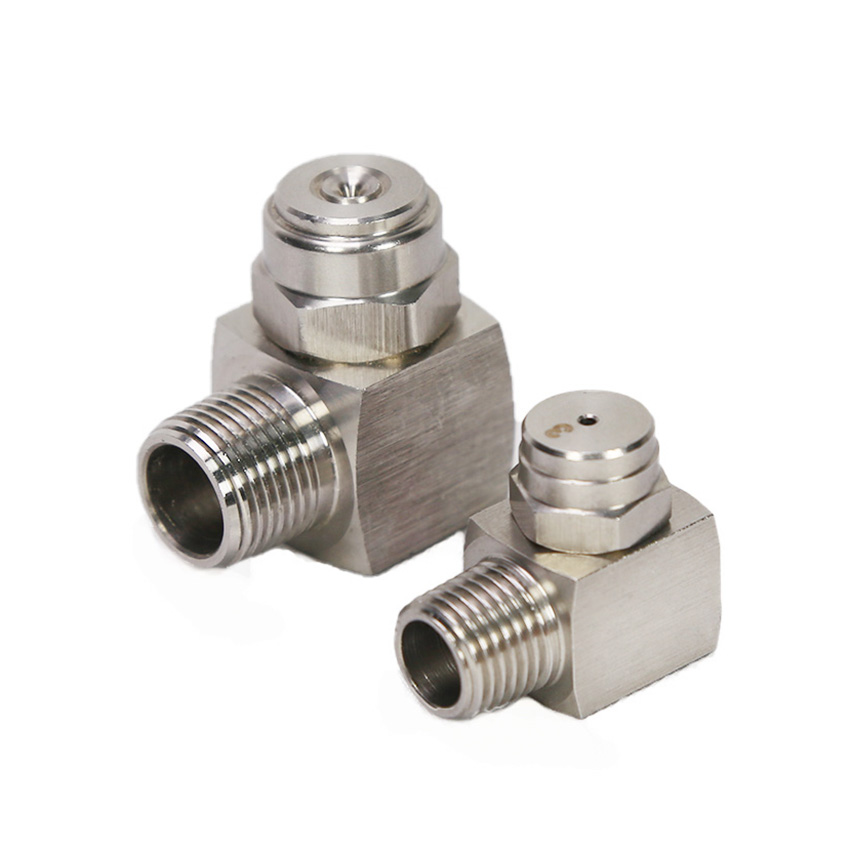

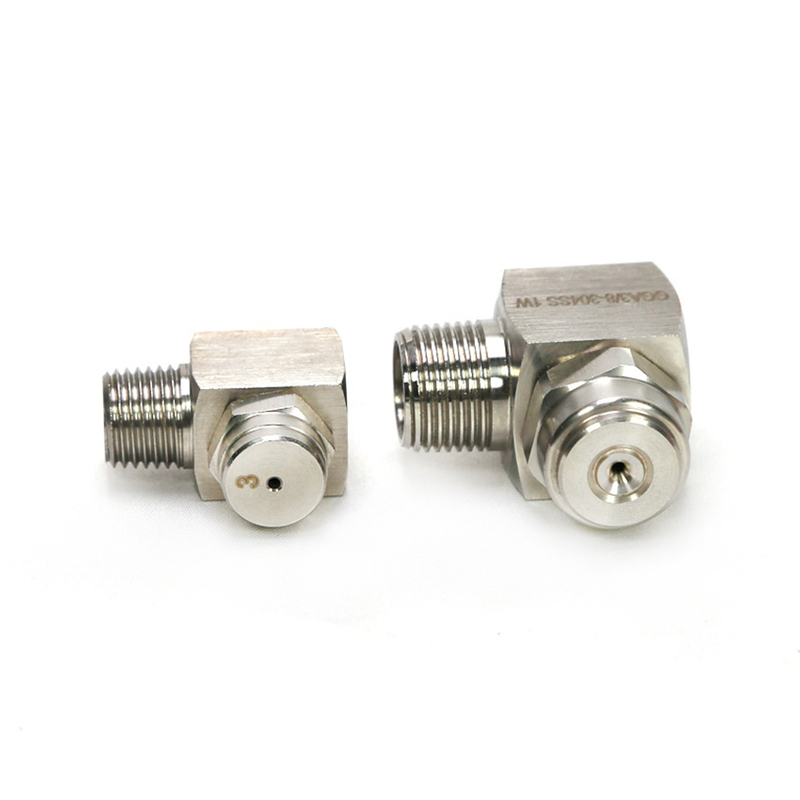

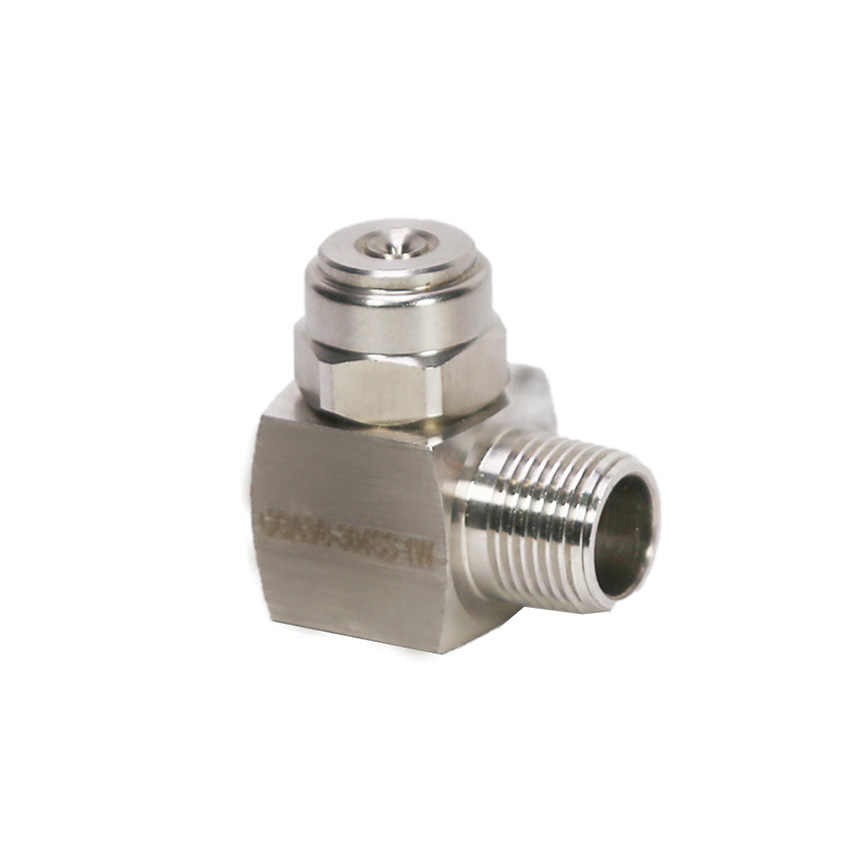

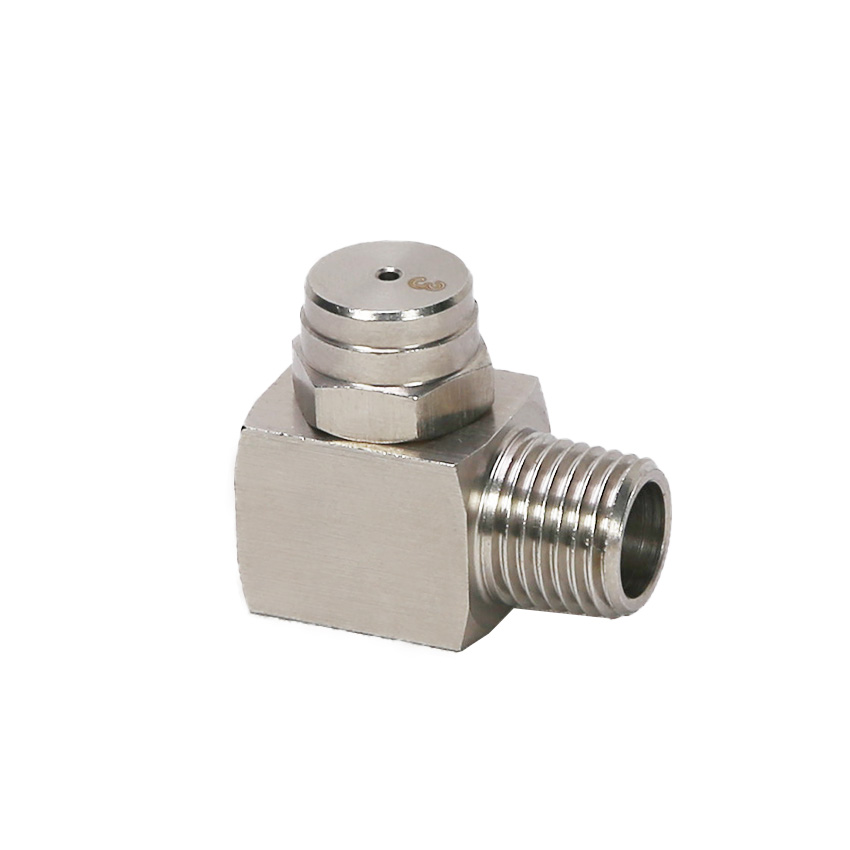

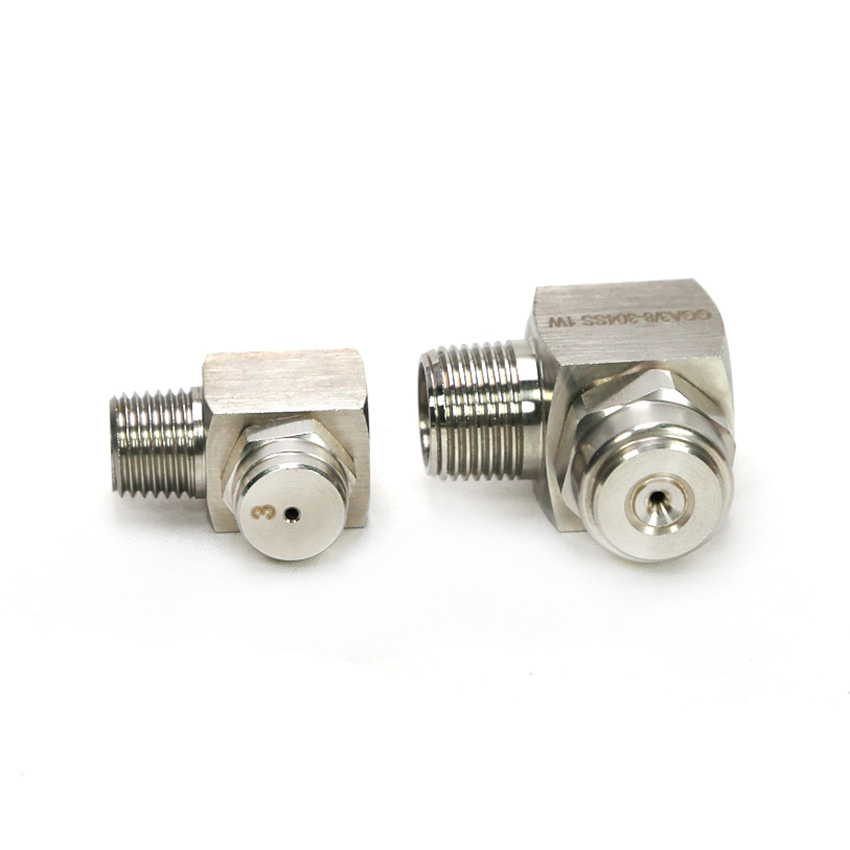

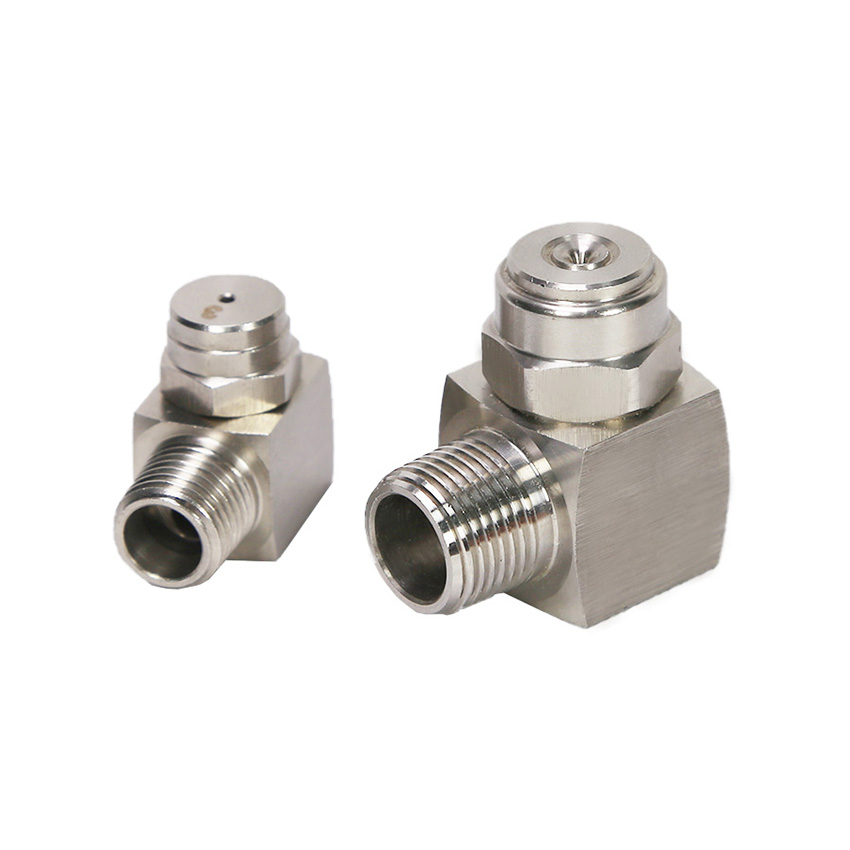

Boquillas de cono lleno tipo ángulo GGA

Material

● Latón
● Acero inoxidable 303
● Acero inoxidable 304
● acero inoxidable 316
● Polipropileno

Descripción del Producto

BOQUILLAS DE CONO LLENO TIPO ANGULAR GGA

Descripción
Modelo	GGA
Patrón de rociado	Boquillas de cono lleno de flujo tangencial en ángulo recto GGA
Presión laboral	0,5 a 10 bares
Tamaño de la rosca de entrada	1/8', 1/4', 3/8', 1/2', 3/4', 1', 1-1/4', 1-1/2', 2', 2-1/2', 3'', 4''
Tasa de flujo	0,38-52 l/min
Ángulo de pulverización	52°-120°
Solicitud	Recubrimiento, lubricación, aplicación química; Enfriamiento, humidificación, humectación; Limpieza, lavado, enjuague; Control de polvo, extinción de incendios.
El tiempo de entrega	4 días después de confirmado el pago
Pago	Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea

Aplicaciones generales

● Limpieza

● Enfriamiento

● Recubrimiento

● Pulverización

● Quitar el polvo

Caracteristicas de diseño

Características:

● Diseño de rociado tipo esquina

● La forma del spray es de cono redondo y lleno.

● El efecto de pulverización es el mismo que el de la boquilla de cono lleno universal.

● Muy apto para tubería de aspersor con orificio lateral.

● El ángulo de pulverización tiene ángulo estándar y gran angular.

Datos de rendimiento

Ángulo estándar

Tamaño del hilo	Código de flujo	Diámetro del orificio.(mm)	Diámetro máximo del orificio de paso libre (mm)	Caudal (l/min)										ángulo de pulverización
				1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 litros										ángulo de pulverización
				0,5 barras	0,7 barras	1 barra	2 barras	3bar	4bar	5bar	6bar	7bar	10bar	1,5bar
1/8''	1	0.79	0.64		0.38	0.54	0.62	0.74	0.85	0.94	1	1.1	1.3	58°
	1.5	1.2	0.64	0.49	0.57	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65°
	2	1.2	1	0.65	0.76	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50°
	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.3	3.9	65°
	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50°
	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84°
	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65°
1/4''	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50°
1/4''	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67°
3/8''	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50°
	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67°
	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80°
	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90°
1/2''	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	55°
	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67°
	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75°
	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91°

Gran angular

Tamaño del hilo	Código de flujo	Diámetro del orificio.(mm)	Diámetro máximo del orificio de paso libre (mm)	Caudal (l/min)									Ángulo de pulverización
				1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 litros									Ángulo de pulverización
				0,3 barras	0,5 barras	0,7 barras	1 barra	2bar	3bar	4bar	5bar	6bar	0,7bar	6bar
1/8''	4,3W	2	1			1.6	1.9	2.6	3.1	3.5	3.9	4.2	120°	102°
	5,6W	2.4	1		1.8	2.1	2.5	3.4	4	4.6	5.1	5.5	120°	102°
	8W	2.4	1.3		2.6	3	3.6	3.6	4.8	5.8	6.6	7.2	120°	103°
1/4''	10W	2.8	1.3	2.6	3.3	3.8	4.5	6	7.2	8.2	9.1	9.8	120°	103°
	12W	3.2	1.3	3.1	3.9	4.6	5.3	7.3	8.7	9.8	10.9	11.8	120°	103°
	14W	3.6	1.6	3.7	4.6	5.3	6.2	8.5	10.1	11.5	12.7	13.7	120°	103°
3/8''	20W	4.4	2.4	5.2	6.6	7.6	8.9	12.1	14.5	16.5	18.1	19.6	120°	104°
	24W	4.8	2.4	6.3	7.9	9.1	10.7	14.5	17.3	19.7	22	24	120°	104°
	27W	5.2	2.8	7.1	8.9	10.3	12	16.3	19.5	22	24	26	120°	106°
1/2''	35W	6	3.2	9.2	11.5	13.3	15.6	21	25	29	32	34	120°	108°
	40W	6.4	3.2	10.5	13.1	15.2	17.8	24	29	33	36	39	120°	108°
	45W	6.4	3.6	11.8	14.8	17.1	20	28	33	37	41	44	120°	110°
	50W	6.7	4	13.1	16.4	19.1	22	30	36	41	45	49	120°	112°

Información sobre pedidos

1/4''		GGA		60°		304SS		6.5
Tamaño del hilo		Sin estilo.		Ángulo de pulverización		Material		Código de flujo
