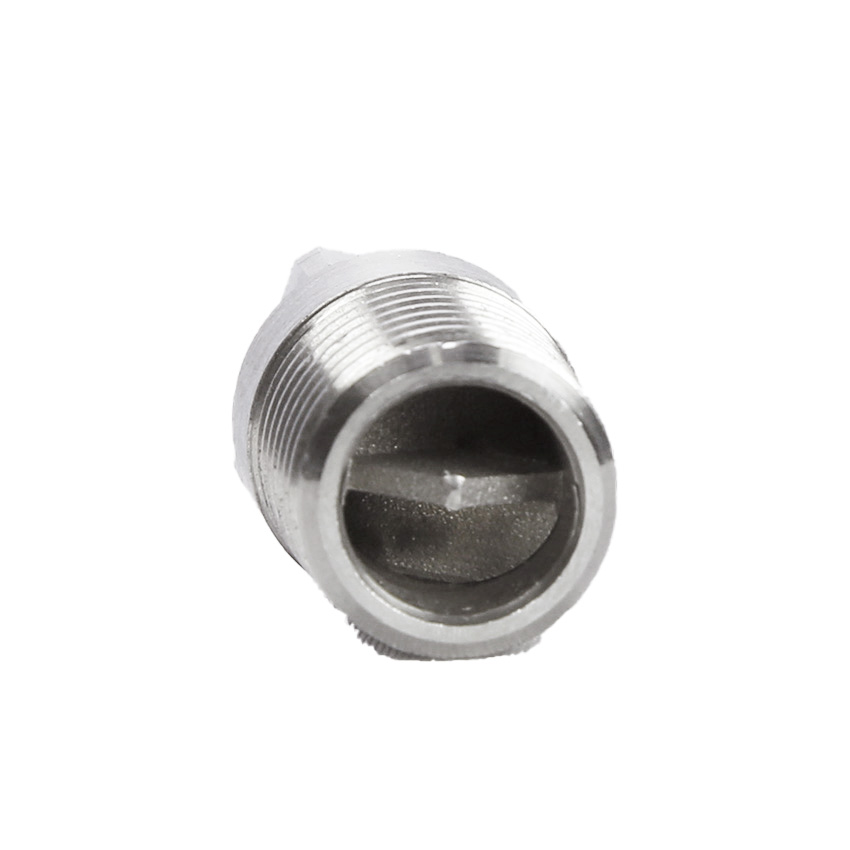

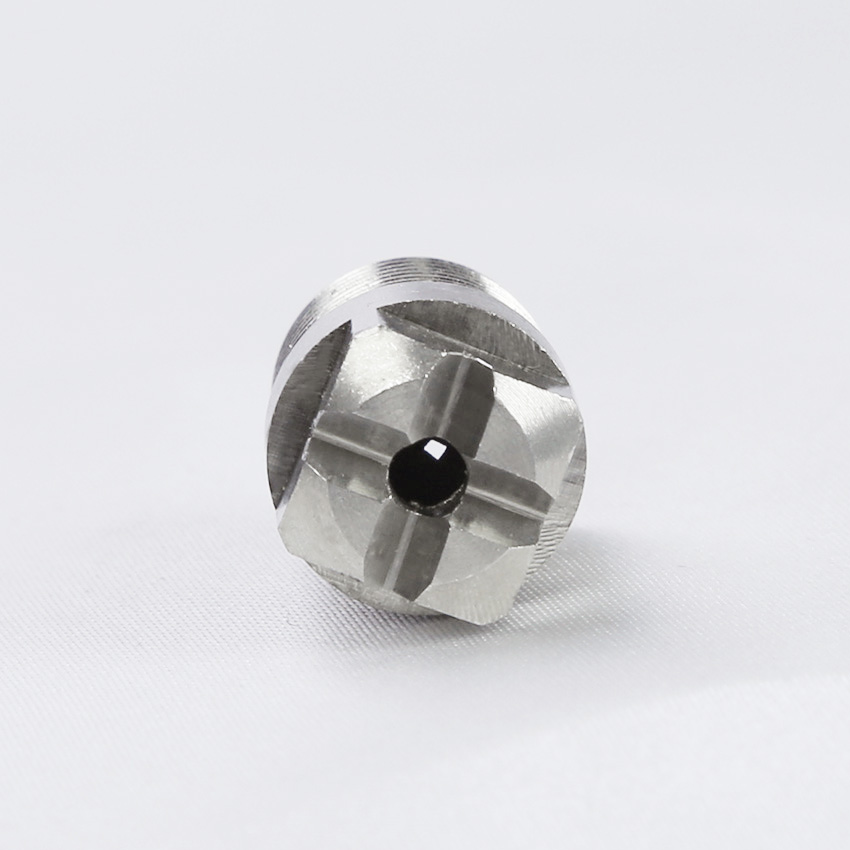

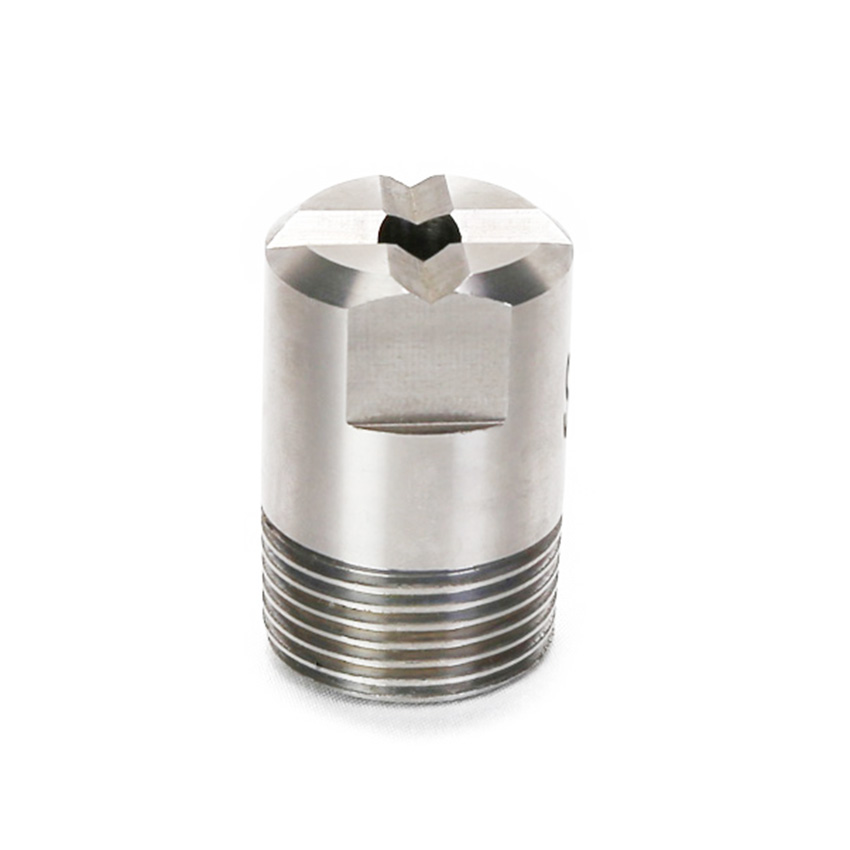

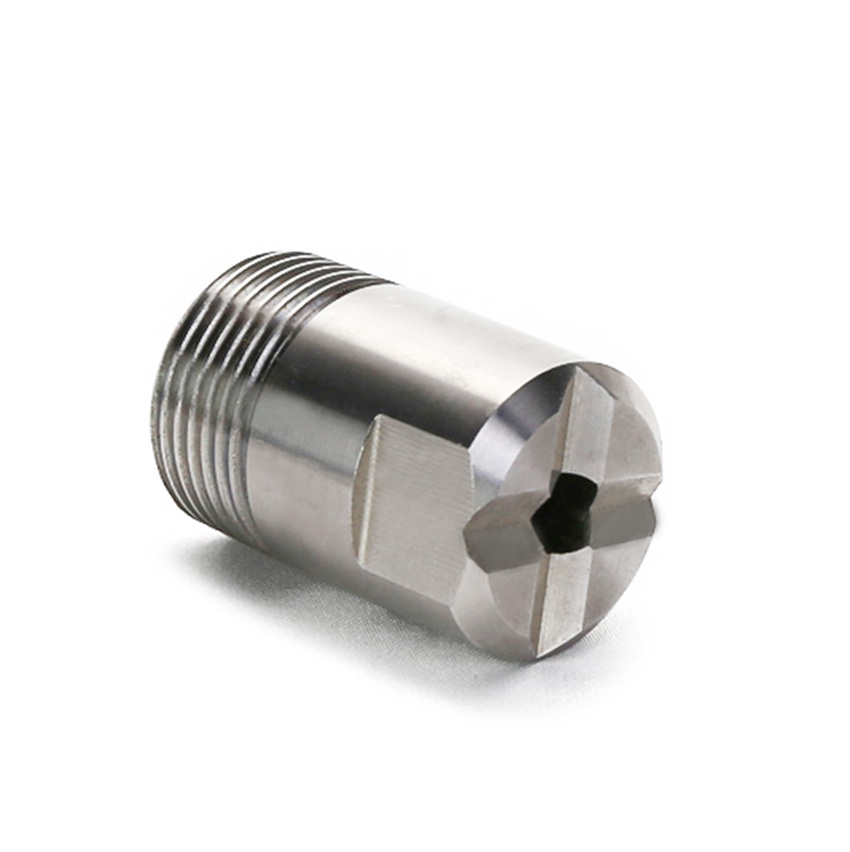

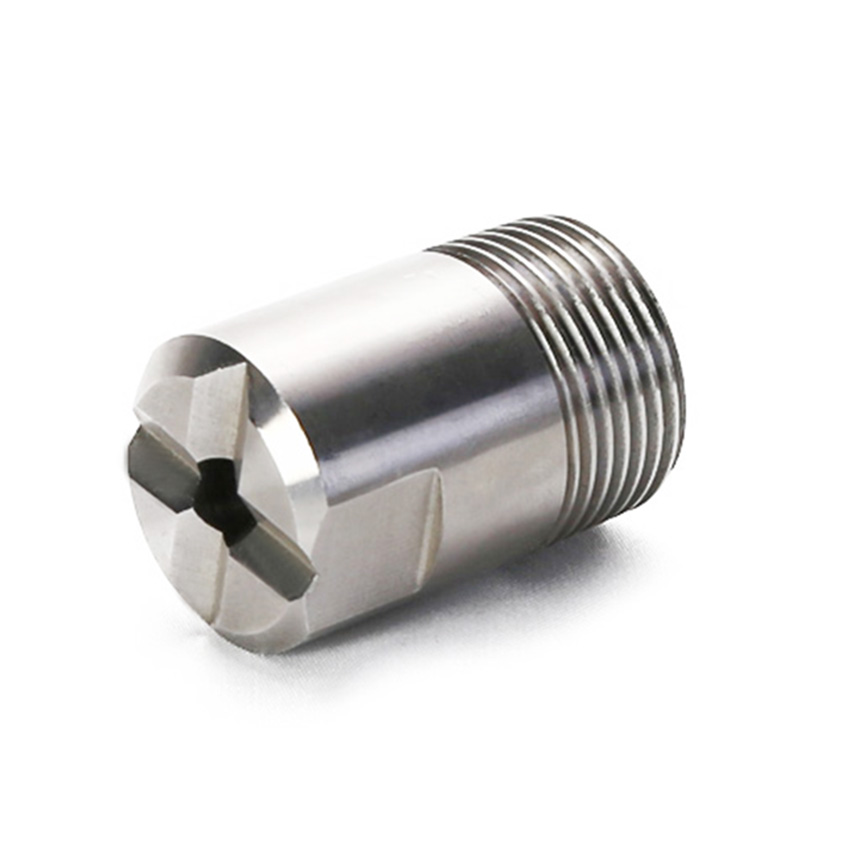

BOQUILLAS DE CONO LLENO DE PULVERIZACIÓN CUADRADA HH-SQ
La característica de la boquilla de pulverización cuadrada es que genera una pulverización de cono completo, el área de pulverización es cuadrada. El ángulo de pulverización es de 40 ° -105 ° La boquilla de pulverización cuadrada de chorro completo puede pulverizar uniformemente, las gotas son de medianas a grandes en un gran rango de presión y flujo. tasa.Este rociado bien distribuido se beneficia de un diseño de paleta distintivo, grande, claro y con excelentes características de control. Este tipo de boquilla es adecuada para instalarse en el área rectangular que debe cubrirse completamente con rociador.
La boquilla rociadora cuadrada de las series G-SQ y GG-SQ tiene tapa y paleta desmontables, por lo que no es necesario retirar el cuerpo de la boquilla del cabezal o del tubo multiramificación durante el mantenimiento.
| Descripción |
| Modelo | HH-SQ |
| Patrón de rociado | Boquillas de cono lleno de pulverización de agua de patrón cuadrado |
| Presión laboral | 0,3-10bar |
| Tamaño de la rosca de entrada | 1/8'' a 3/4' NPT / BSPT ( M ) |
| Tasa de flujo | 0,93-7370 l/min |
| Ángulo de pulverización | De 40° a 105° |
| Solicitud | Recubrimiento, lubricación, aplicación química;
Enfriamiento, humidificación, humectación;
Limpieza, lavado, enjuague;
Control de polvo, extinción de incendios. |
| El tiempo de entrega | 4 días después de confirmado el pago |
| Pago | Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea |

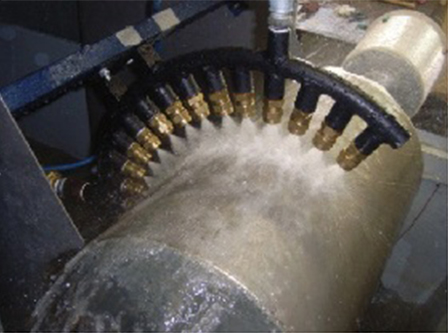

Aplicaciones generales
● Lavado y limpieza
● Templado y enfriamiento
● Controlar el polvo
● Lavado de aire y gas.
● Fregar
● Extinción de incendios
● A prueba de fuego
Datos de rendimiento
| Tamaño del hilo | Código de flujo | Diámetro del orificio (mm) | Diámetro máximo del orificio de paso libre (mm) | Caudal (l/min) | Ángulo de pulverización |
| 1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 L |
| 0,3 barras | 0,5 barras | 1 barra | 2 barras | 3 barras | 4 barras | 5 barras | 6 barras | 7 barras | 10bar | 6bar |
| 1/8'' | 3.6SQ | 1.6 | 1.3 | 0.93 | 1.2 | 1.6 | 2.2 | 2.7 | 3.1 | 3.4 | 3.7 | 4 | 4.7 | 47° |
| 4.8SQ | 1.9 | 1.3 | 1.2 | 1.6 | 2.2 | 3 | 3.6 | 4.1 | 4.5 | 4.9 | 5.3 | 6.2 | 57° |
| 6SQ | 2.4 | 1.3 | 1.5 | 2 | 2.7 | 3.7 | 4.5 | 5.1 | 5.6 | 6.1 | 6.6 | 7.8 | 60° |
| 1/4'' | 10SQ | 2.8 | 1.6 | 2.6 | 3.3 | 4.5 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 61° |
| 12SQ | 3.2 | 1.6 | 3.1 | 3.9 | 5.4 | 7.4 | 8.9 | 10.2 | 11.3 | 12.3 | 13.2 | 15.5 | 68° |
| 14,5 pies cuadrados | 3.9 | 1.6 | 3.7 | 4.7 | 6.5 | 9 | 10.8 | 12.3 | 13.7 | 14.8 | 15.9 | 18.8 | 75° |
| 3/8'' | 18SQ | 4 | 2.4 | 4.6 | 5.9 | 8.1 | 11.1 | 13.4 | 15.3 | 17 | 18.4 | 19.8 | 23 | 68° |
| 1/2'' | 29SQ | 5.6 | 3.2 | 7.5 | 9.5 | 13 | 17.9 | 22 | 25 | 27 | 30 | 32 | 38 | 68° |
| 36SQ | 6.4 | 3.2 | 9.3 | 11.8 | 16.2 | 22 | 27 | 31 | 34 | 37 | 40 | 47 | 75° |
| 3/4'' | 50SQ | 6.7 | 4.4 | 12.9 | 16.3 | 22 | 31 | 37 | 42 | 47 | 51 | 55 | 48 | 68° |
| 1'' | 106SQ | 9.9 | 5.6 | 27 | 35 | 48 | 65 | 79 | 90 | 100 | 109 | 117 | 49 | 73° |
| 1 1/4'' | 177SQ | 12.7 | 6.4 | 46 | 58 | 79 | 109 | 132 | 150 | 167 | 181 | 195 | 50 | 73° |
| 1 1/2'' | 230SQ | 14.3 | 8.7 | 59 | 75 | 103 | 142 | 171 | 195 | 220 | 235 | 255 | 51 | 70° |
| 2'' | 290 pies cuadrados | 15.5 | 11.1 | 75 | 95 | 130 | 179 | 215 | 250 | 275 | 300 | 320 | 52 | 64° |
| 360SQ | 17.4 | 11.1 | 93 | 118 | 162 | 225 | 270 | 305 | 340 | 370 | 395 | 53 | 67° |
| 480 pies cuadrados | 21 | 11.1 | 124 | 157 | 215 | 300 | 360 | 410 | 455 | 495 | 530 | 54 | 74° |
| 2 1/2'' | 490 pies cuadrados | 19.8 | 14.3 | 126 | 160 | 220 | 305 | 365 | 420 | 465 | 510 | 540 | 55 | 61° |
| 590 pies cuadrados | 22.2 | 14.3 | 152 | 193 | 265 | 365 | 440 | 510 | 560 | 610 | 650 | 56 | 71° |
| 950 pies cuadrados | 28.6 | 17.5 | 245 | 310 | 430 | 590 | 710 | 810 | 900 | 980 | 1050 | 57 | 76° |
