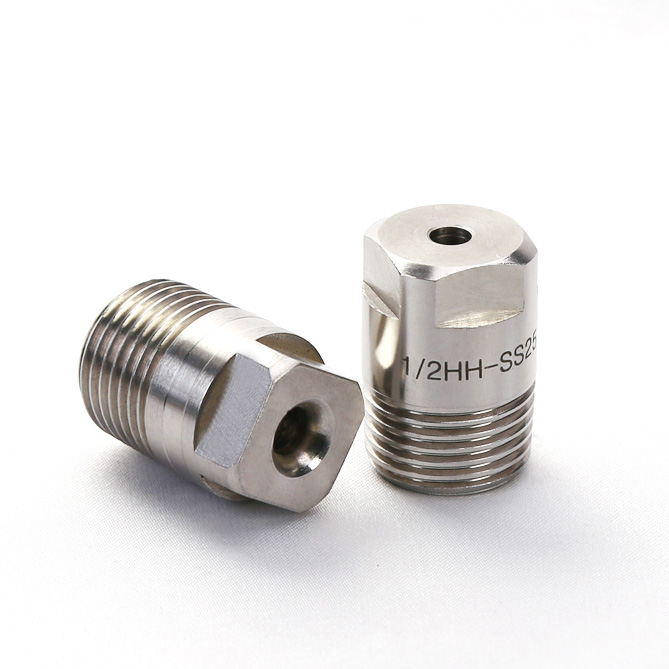

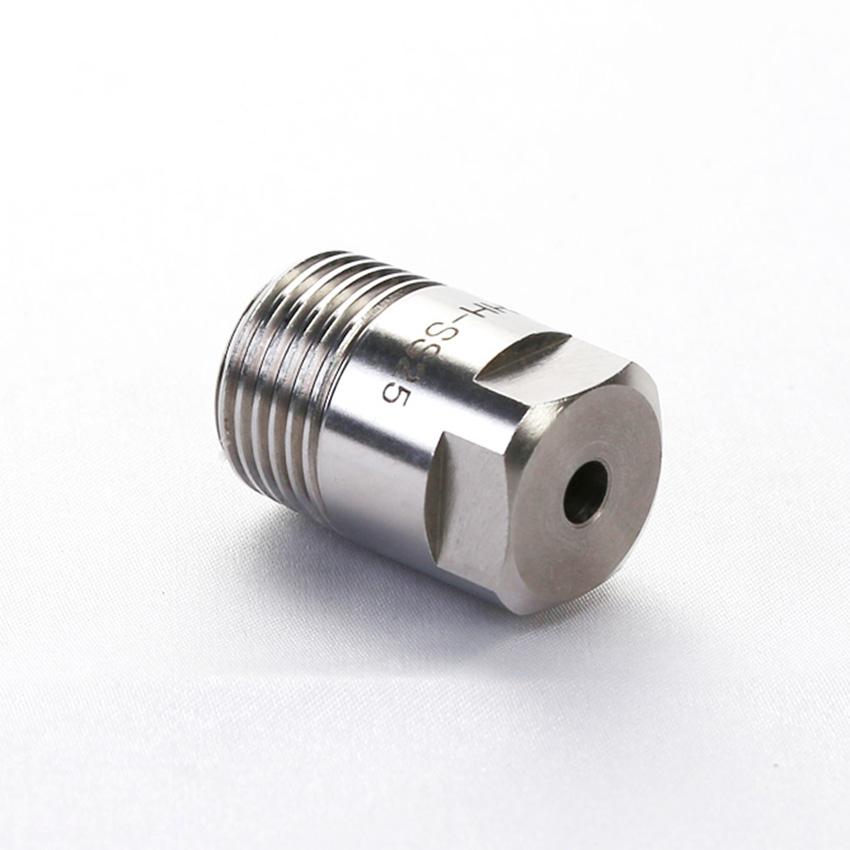

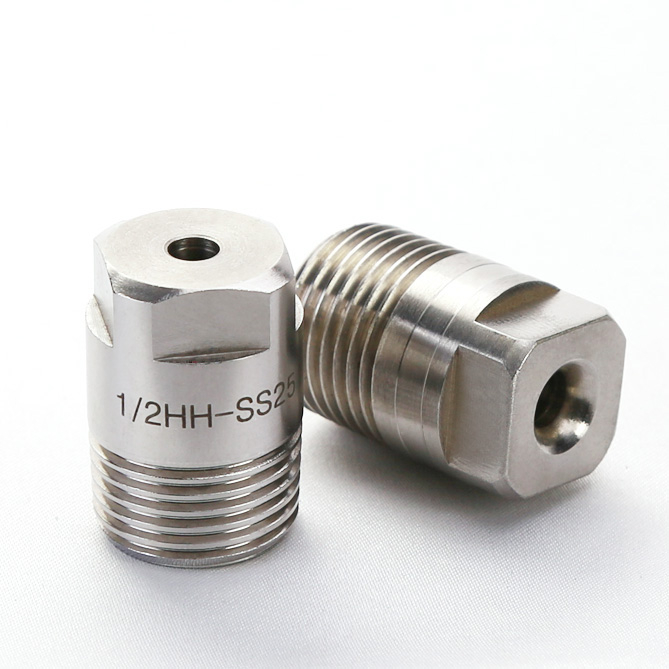

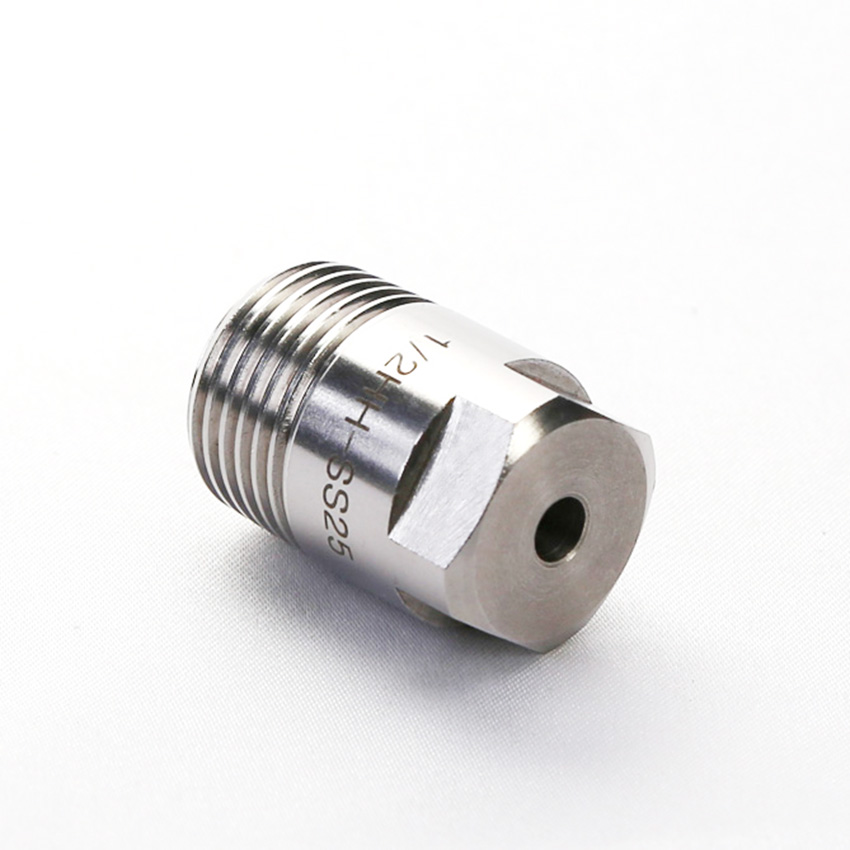

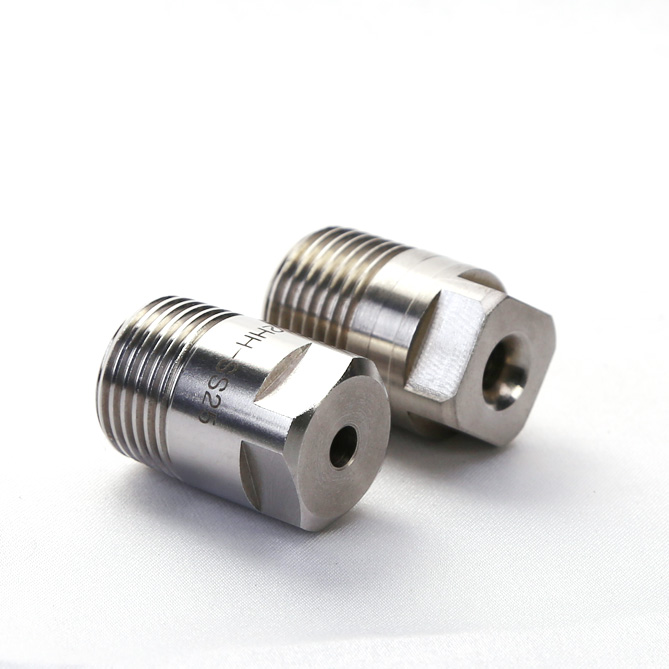

BOQUILLAS DE CONO COMPLETO DE ÁNGULO ESTÁNDAR HH

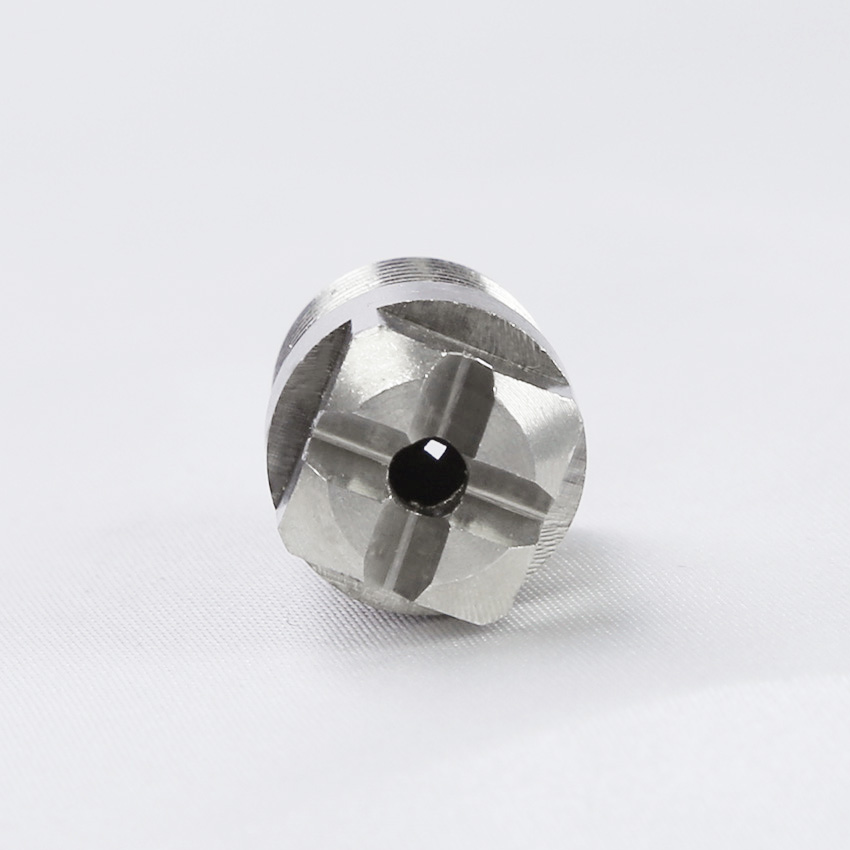

La característica de la boquilla de pulverización cuadrada es que genera una pulverización de cono completo, el área de pulverización es cuadrada. El ángulo de pulverización es de 40 ° -105 ° La boquilla de pulverización cuadrada de chorro completo puede pulverizar uniformemente, las gotas son de medianas a grandes en un gran rango de presión y flujo. tasa.Este rociado bien distribuido se beneficia de un diseño de paleta distintivo, grande, claro y con excelentes características de control. Este tipo de boquilla es adecuada para instalarse en el área rectangular que debe cubrirse completamente con rociador.
La boquilla rociadora cuadrada de las series G-SQ y GG-SQ tiene tapa y paleta desmontables, por lo que no es necesario retirar el cuerpo de la boquilla del cabezal o del tubo multiramificación durante el mantenimiento.
| Descripción |
| Modelo | HH |
| Patrón de rociado | Boquillas de cono lleno de ángulo estándar |
| Presión laboral | 0,3-10bar |
| Tamaño de la rosca de entrada | 1/8' a 3/4' BSPT o NPT |
| Tasa de flujo | 0,93-7370 l/min |
| Ángulo de pulverización | De 40° a 105° |
| Solicitud | Talleres de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, fábricas de alimentos y bebidas, granjas, comercio minorista, trabajos de construcción, energía y minería, limpieza, lavado, refrigeración |
| El tiempo de entrega | 4 días después de confirmado el pago |
| Pago | Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea |
Aplicaciones generales
● Lavado y limpieza
● Templado y enfriamiento
● Controlar el polvo
● Lavado de aire y gas.
● Fregar
● Extinción de incendios
● A prueba de fuego
Accesorios

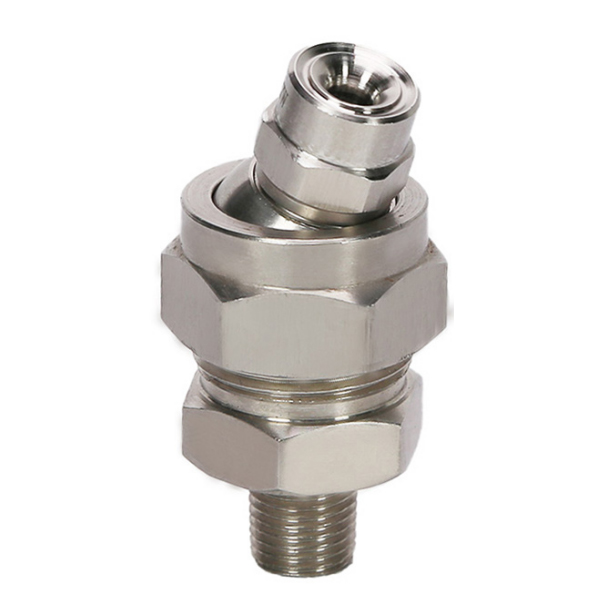

Junta universal de bolas

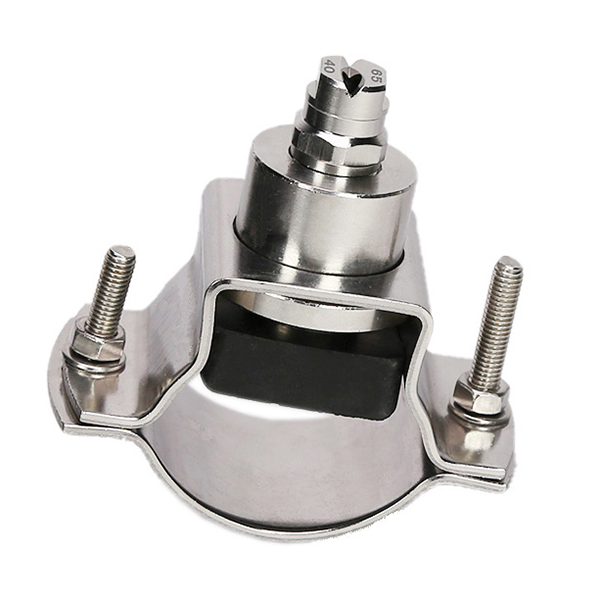

Conector de ojal dividido
Datos de rendimiento
| Tamaño del hilo | Código de flujo | Diámetro del orificio (mm) | Diámetro máximo del orificio de paso libre (mm) | Caudal (l/min) | Ángulo de pulverización |
| 1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 litros |
| 0,3 barras | 0,5 barras | 1 barra | 2 barras | 3 barras | 4 barras | 5 barras | 6 barras | 7 barras | 10bar | 6bar |
| 1/8'' | 3.6SQ | 1.6 | 1.3 | 0.93 | 1.2 | 1.6 | 2.2 | 2.7 | 3.1 | 3.4 | 3.7 | 4 | 4.7 | 47° |
| 4.8SQ | 1.9 | 1.3 | 1.2 | 1.6 | 2.2 | 3 | 3.6 | 4.1 | 4.5 | 4.9 | 5.3 | 6.2 | 57° |
| 6SQ | 2.4 | 1.3 | 1.5 | 2 | 2.7 | 3.7 | 4.5 | 5.1 | 5.6 | 6.1 | 6.6 | 7.8 | 60° |
| 1/4'' | 10SQ | 2.8 | 1.6 | 2.6 | 3.3 | 4.5 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 61° |
| 12SQ | 3.2 | 1.6 | 3.1 | 3.9 | 5.4 | 7.4 | 8.9 | 10.2 | 11.3 | 12.3 | 13.2 | 15.5 | 68° |
| 14,5 pies cuadrados | 3.9 | 1.6 | 3.7 | 4.7 | 6.5 | 9 | 10.8 | 12.3 | 13.7 | 14.8 | 15.9 | 18.8 | 75° |
| 3/8'' | 18SQ | 4 | 2.4 | 4.6 | 5.9 | 8.1 | 11.1 | 13.4 | 15.3 | 17 | 18.4 | 19.8 | 23 | 68° |
| 1/2'' | 29SQ | 5.6 | 3.2 | 7.5 | 9.5 | 13 | 17.9 | 22 | 25 | 27 | 30 | 32 | 38 | 68° |
| 36SQ | 6.4 | 3.2 | 9.3 | 11.8 | 16.2 | 22 | 27 | 31 | 34 | 37 | 40 | 47 | 75° |
| 3/4'' | 50SQ | 6.7 | 4.4 | 12.9 | 16.3 | 22 | 31 | 37 | 42 | 47 | 51 | 55 | 48 | 68° |
| 1'' | 106SQ | 9.9 | 5.6 | 27 | 35 | 48 | 65 | 79 | 90 | 100 | 109 | 117 | 49 | 73° |
| 1 1/4'' | 177SQ | 12.7 | 6.4 | 46 | 58 | 79 | 109 | 132 | 150 | 167 | 181 | 195 | 50 | 73° |
| 1 1/2'' | 230SQ | 14.3 | 8.7 | 59 | 75 | 103 | 142 | 171 | 195 | 220 | 235 | 255 | 51 | 70° |
| 2'' | 290 pies cuadrados | 15.5 | 11.1 | 75 | 95 | 130 | 179 | 215 | 250 | 275 | 300 | 320 | 52 | 64° |
| 360SQ | 17.4 | 11.1 | 93 | 118 | 162 | 225 | 270 | 305 | 340 | 370 | 395 | 53 | 67° |
| 480 pies cuadrados | 21 | 11.1 | 124 | 157 | 215 | 300 | 360 | 410 | 455 | 495 | 530 | 54 | 74° |
| 2 1/2'' | 490 pies cuadrados | 19.8 | 14.3 | 126 | 160 | 220 | 305 | 365 | 420 | 465 | 510 | 540 | 55 | 61° |
| 590 pies cuadrados | 22.2 | 14.3 | 152 | 193 | 265 | 365 | 440 | 510 | 560 | 610 | 650 | 56 | 71° |
| 950 pies cuadrados | 28.6 | 17.5 | 245 | 310 | 430 | 590 | 710 | 810 | 900 | 980 | 1050 | 57 | 76° |
