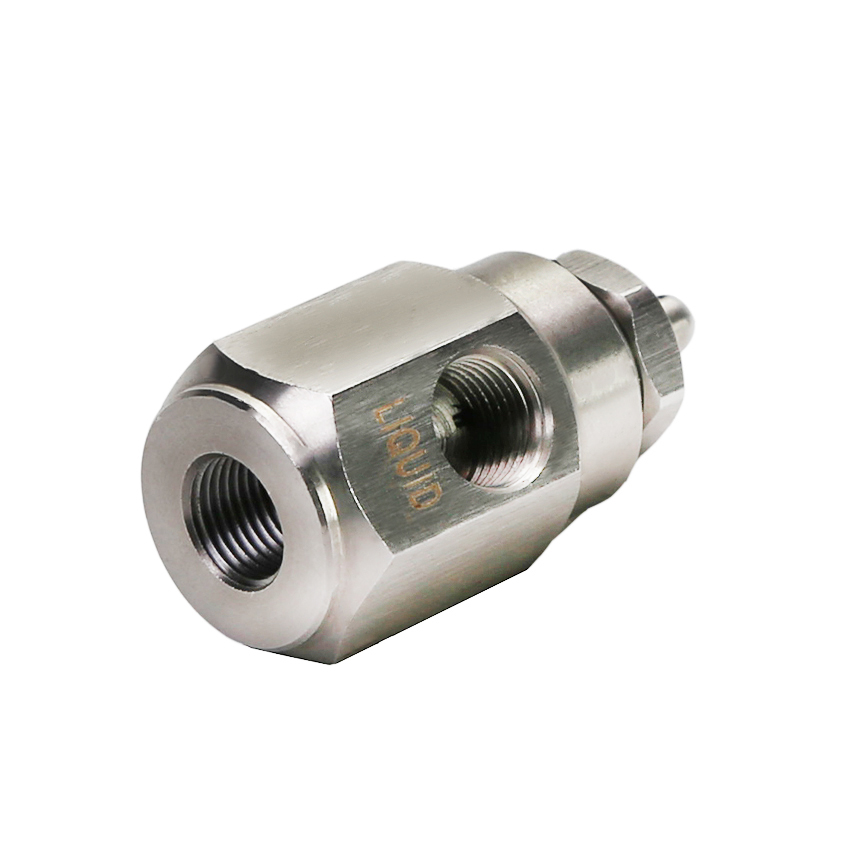

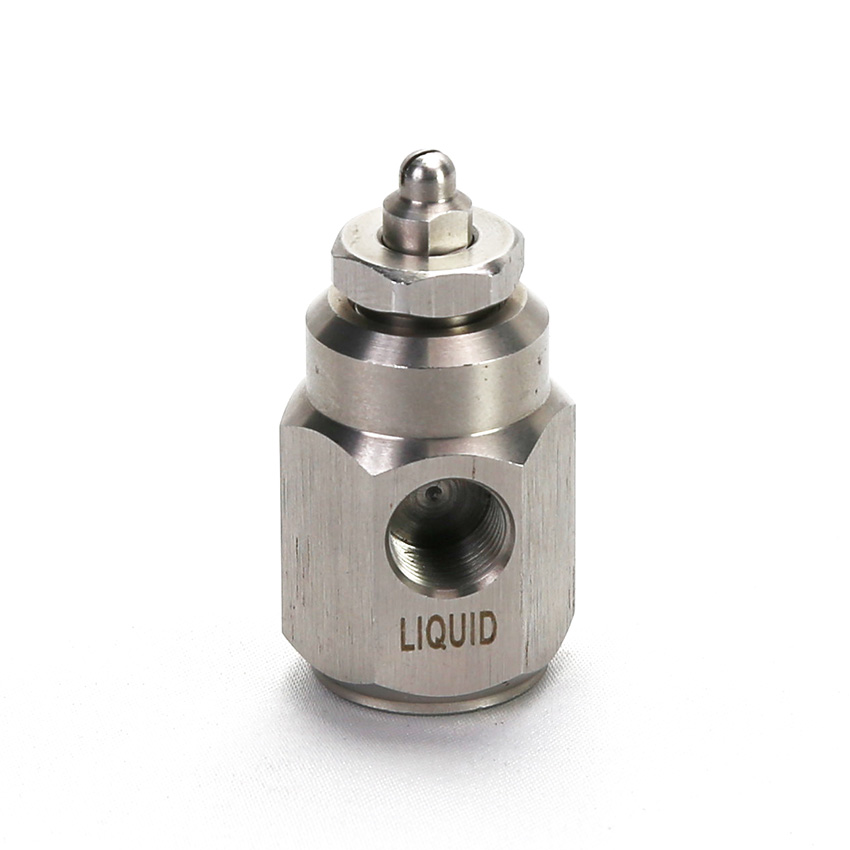

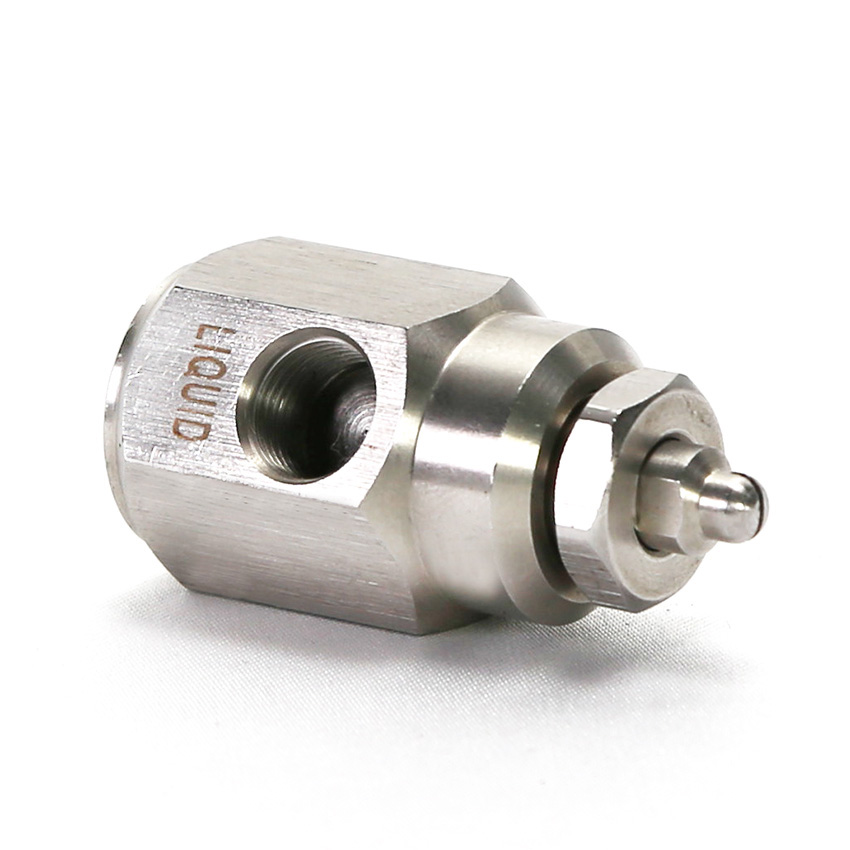

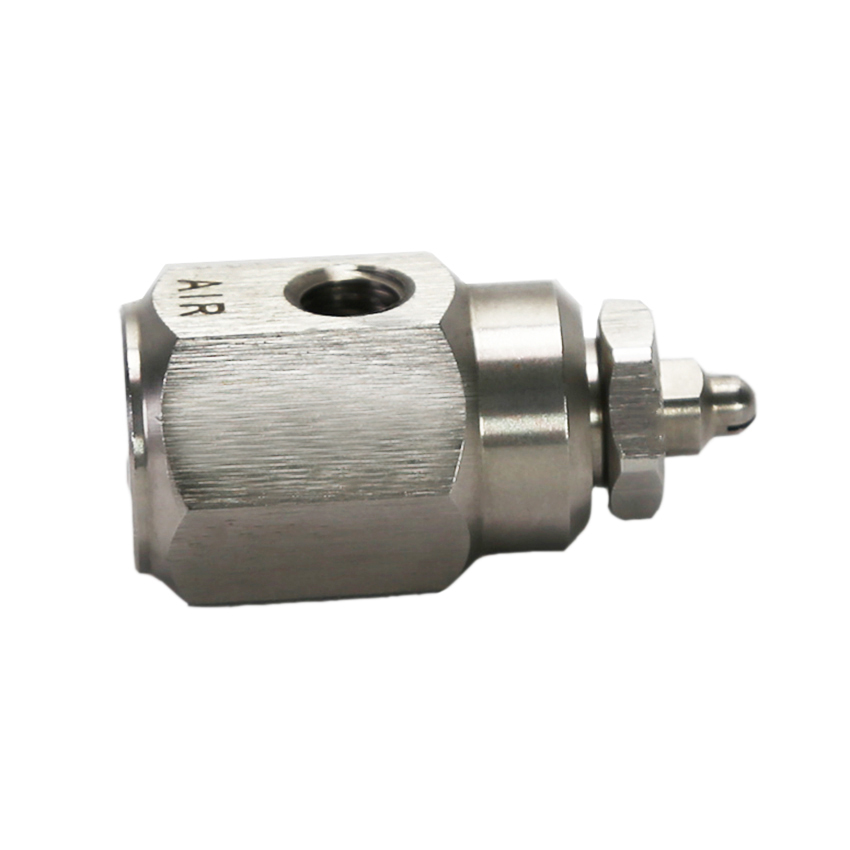

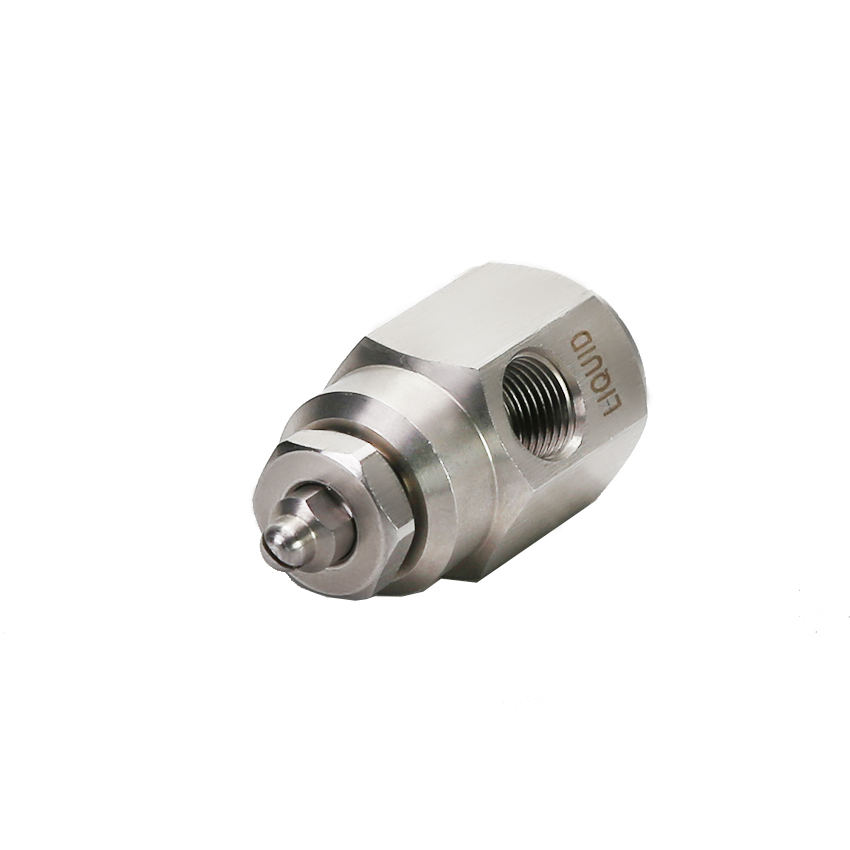

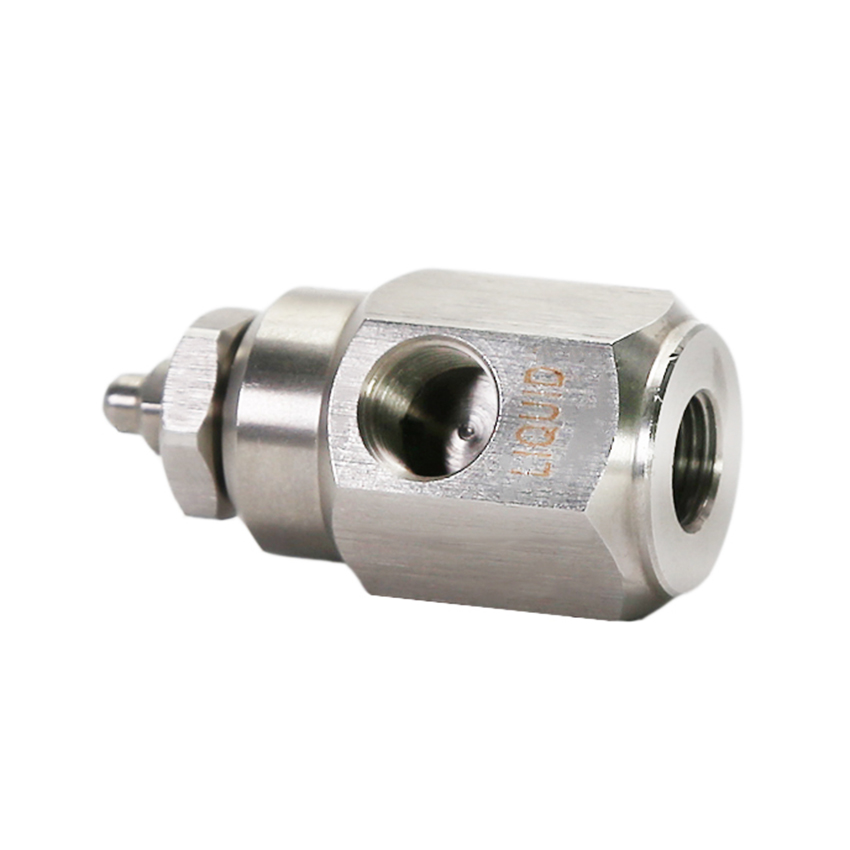

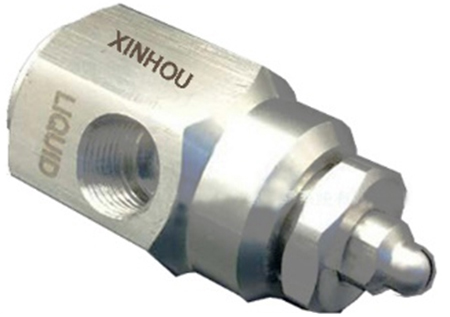

Boquilla atomizadora de aire tipo mini CB1MV
Caracteristicas de diseño
Características:
● Los cuerpos de 1/8JJ tienen entradas de líquido y aire en lados opuestos de los cuerpos de las boquillas.
● Las boquillas de diseño compacto o tipo mini constan de un cuerpo de boquilla y una configuración de pulverización.
● Hay disponible una amplia variedad de configuraciones de rociado en varios patrones de rociado.
● Materiales comunes: Acero inoxidable.
● El spray está finamente atomizado, en forma de niebla o niebla.
● La presión del aire y del líquido suele ser de 2 -3 bar.
Aplicaciones generales
● Recubrimiento, enfriamiento, humidificación
● Refrigeración de gases
● Lubricar, humedecer
● Nebulización, empañamiento
● Supresión de polvo
Datos de rendimiento

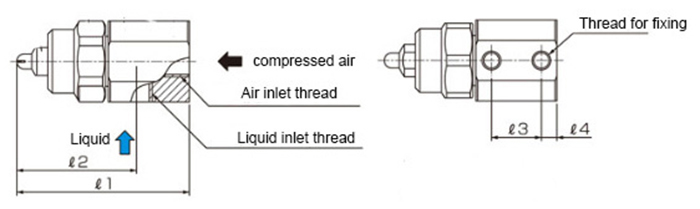

| Consumo de aireRango | Dimensión (mm) | Tamaño del hilo |
| L1 | L2 | L3 | L4 | h | Comprimido aire | Líquido | Hilo de fijación |
| 01 | 27.7 | 19.2 | 8 | 2.5 | 13 | M5×3 | M5×3 | M3×2 |
| 02 | 28 | 19.5 |
| 04 | 31.3 | 22.8 |
| 075 | 32.6 | 24.1 |
Datos de rendimiento
CB1MV
| Sin estilo. | Rociar Ángulo ※1 | Aire consumo código | Presión del aire (Mpa) | Capacidad liquida (l/h) Capacidad de aire (NL/min) | Ancho de pulverización (milímetros) ※2 | Tamaño medio de partículas (㎛) | Diámetro de paso (mm) |
|
| Presión líquida (Mpa) | Presión líquida (Mpa) | boca de la boquilla | conector |
| 0.15 | 0.2 | 0.25 | 0.3 | 0.1 | 0.15 | 0.25 | líquido | aire |
| CBIMV11001 | 110° | 01 | 0.2 | 2,8/5,3 | — | — | — | 280 | 330 | — | 20 | 0.2 | 0.6 | 0.5 |
| 0.3 | 1.1/9.5 | 2,3/8,4 | 4/6.5 | — | 240 | 250 | 380 | ʅ |
| 0.4 | 0,6/12,4 | 1.1/12 | 2.2/11 | 3,3/9,6 | — | 220 | 300 | 100 |
| CBIMV11002 | 02 | 0.2 | 5.3/11 | — | — | — | 280 | 340 | — | 20 | 0.2 | 0.9 | 0.7 |
| 0.3 | 2.5/19 | 4.6/17 | 8.3/12 | 14.3/7 | 220 | 250 | 420 | ʅ |
| 0.4 | 1.4/25 | 2.3/24 | 4.0/23 | 6.3/20 | — | 230 | 340 | 100 |
| CBIMV11004 | 04 | 0.2 | 9.5/20 | 17.0/13 | — | — | 300 | 360 | — | 20 | 0.3 | 0.9 | 0.9 |
| 0.3 | 4.7/35 | 8.5/31 | 13.1/27 | 19.6/20 | 230 | 270 | 430 | ʅ |
| 0.4 | 2.8/45 | 4.8/44 | 7.7/41 | 11.4/37 | — | 250 | 350 | 100 |
| CBIMV11075 | 075 | 0.2 | 18.4/42 | 33.3/29 | — | — | 320 | 380 | — | 20 | 0.5 | 1.2 | 1.4 |
| 0.3 | 8.8/71 | 15,5/64 | 24.3/54 | 38,5/40 | 240 | 300 | 450 | ʅ |
| 0.4 | 5.6/91 | 9.1/89 | 14,8/82 | 21,8/74 | — | 270 | 370 | 100 |
| CBIMV8001 | 80° | 01 | 0.2 | 2,8/5,3 | — | — | — | 220 | 250 | — | 20 | 0.2 | 0.6 | 0.5 |
| 0.3 | 1.1/9.5 | 2,3/8,4 | 4/6.5 | — | 140 | 200 | 250 | ʅ |
| 0.4 | 0,6/12,4 | 1.1/12 | 2.2/11 | 3,3/9,6 | — | 140 | 220 | 100 |
| CBIMV8002 | 02 | 0.2 | 5.3/11 | — | — | — | 200 | 260 | — | 20 | 0.3 | 0.9 | 0.7 |
| 0.3 | 2.5/19 | 4.6/17 | 8.3/12 | 14.3/7 | 170 | 210 | 300 | ʅ |
| 0.4 | 1.4/25 | 2.3/24 | 4.0/23 | 6.3/20 | — | 200 | 250 | 100 |
| CBIMV8004 | 04 | 0.2 | 9.5/20 | 17.0/13 | — | — | 200 | 260 | — | 20 | 0.4 | 0.9 | 0.9 |
| 0.3 | 4.7/35 | 8.5/31 | 13.1/27 | 19.6/20 | 170 | 210 | 310 | ʅ |
| 0.4 | 2.8/45 | 4.8/44 | 7.7/41 | 11.4/37 | — | 200 | 260 | 100 |
| CBIMV80075 | 075 | 0.2 | 18.4/42 | 33.3/29 | — | — | 200 | 270 | — | 20 | 0.6 | 1.2 | 1.4 |
| 0.3 | 8.8/71 | 15,5/64 | 24.3/54 | 38,5/40 | 170 | 210 | 310 | ʅ |
| 0.4 | 5.6/91 | 9.1/89 | 14,8/82 | 21,8/74 | — | 200 | 260 | 100 |
| CBIMV4501 | 45° | 01 | 0.2 | 2,8/5,3 | — | — | — | 120 | 150 | — | 20 | 0.3 | 0.6 | 0.5 |
| 0.3 | 1.1/9.5 | 2,3/8,4 | 4/6.5 |
| 80 | 110 | 150 | ʅ |
| 0.4 | 0,6/12,4 | 1.1/12 | 2.2/11 | 3,3/9,6 | — | 70 | 120 | 100 |
| CBIMV4502 | 02 | 0.2 | 5.3/11 | — | — | — | 100 | 130 | — | 20 | 0.4 | 0.9 | 0.7 |
| 0.3 | 2.5/19 | 4.6/17 | 8.3/12 | 14.3/7 | 80 | 110 | 150 | ʅ |
| 0.4 | 1.4/25 | 2.3/24 | 4.0/23 | 6.3/20 | — | 100 | 130 | 100 |
| CBIMV4504 | 04 | 0.2 | 9.5/20 | 17.0/13 | — | — | 100 | 130 | — | 20 | 0.5 | 0.9 | 0.9 |
| 0.3 | 4.7/35 | 8.5/31 | 13.1/27 | 19.6/20 | 80 | 110 | 150 | ʅ |
| 0.4 | 2.8/45 | 4.8/44 | 7.7/41 | 11.4/37 | — | 100 | 130 | 100 |
| CBIMV45075 | 075 | 0.2 | 18.4/42 | 33.3/29 | — | — | 100 | 140 | — | 20 | 0.9 | 1.2 | 1.4 |
| 0.3 | 8.8/71 | 15,5/64 | 24.3/54 | 38,5/40 | 80 | 110 | 130 | ʅ |
| 0.4 | 5.6/91 | 9.1/89 | 14,8/82 | 21,8/74 | — | 100 | 140 | 100 |
Nota:
※1 Ángulo de pulverización: cuando la presión del aire es de s0,3 Mpa. La presión del líquido es de 0,1 Mpa.

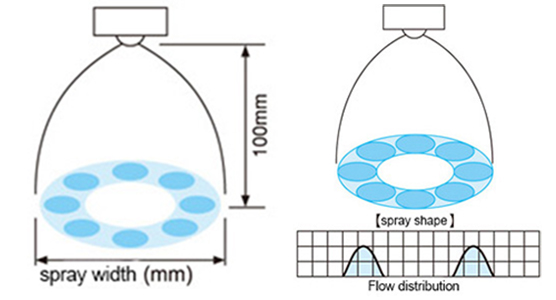

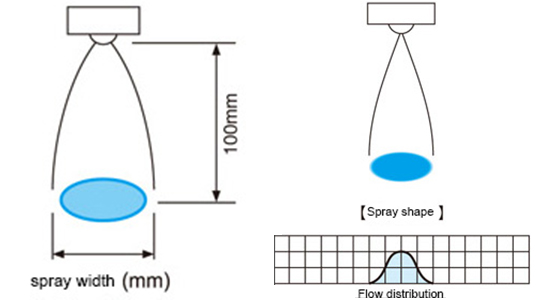

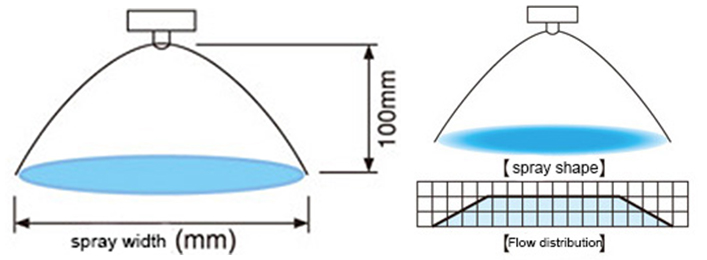

※2 Ancho de pulverización: cuando la distancia de pulverización es de 100 mm
Boquilla atomizadora de aire tipo mini CB1MV / J
Datos de rendimiento
CB1MK
| Sin estilo. | Rociar Ángulo ※1 | Aire consumo código | Presión del aire (Mpa) | Capacidad liquida (l/h) Capacidad de aire (NL/min) | Ancho de pulverización (milímetros) ※2 | Tamaño medio de partículas (㎛) | Diámetro de paso (mm) |
|
| Presión líquida (Mpa) | Presión líquida (Mpa) | boca de la boquilla | conector |
| 0.15 | 0.2 | 0.25 | 0.3 | 0.1 | 0.15 | 0.25 | líquido | aire |
| CBIMK6004 | 60° | 04 | 0.2 | 9.5/20 | — | — | — | 140 | 160 | — | 20 | 0.5 | 0.9 | 0.9 |
| 0.3 | 4.7/35 | 8.5/31 | 13.1/27 | 19.6/20 | 130 | 160 | 170 | ʅ |
| 0.4 | 2.8/45 | 4.8/44 | 7.7/41 | 11.4/37 | — | 150 | 170 | 100 |
| CBIMK60075 | 075 | 0.2 | 18.4/42 | 33.3/29 | — | — | 140 | 170 | — | 20 | 0.7 | 1.2 | 1.4 |
| 0.3 | 8.8/71 | 15,5/64 | 24.3/54 | 38,5/40 | 130 | 160 | 180 | ʅ |
| 0.4 | 5.6/91 | 9.1/89 | 14,8/82 | 21,8/74 | — | 150 | 170 | 100 |
CB1MJ
| Sin estilo. | Rociar Ángulo ※1 | Rango de consumo de aire | Presión del aire (Mpa) | Capacidad liquida (l/h) Capacidad de aire (NL/min) | Ancho de pulverización (milímetros) ※2 | Tamaño medio de partículas (㎛) | Diámetro de paso (mm) |
|
| Presión líquida (Mpa) | Presión líquida (Mpa) | boca de la boquilla | conector |
| 0.15 | 0.2 | 0.25 | 0.3 | 0.1 | 0.15 | 0.25 | líquido | aire |
| CBIMJ20005 | 25° | 005 | 0.2 | 1,5/2,6 | — | — | — | 25 | 20 | — | 20 | 0.7 | 0.4 | 0.3 |
| 0.3 | 0,6/4,7 | 1,25/4,1 | 2/3.2 | — | 30 | 30 | 25 | ʅ |
| 0.4 | 0,3/6,3 | 0,55/6 | 1.1/5.5 | 1,65/4,8 | — | 30 | 30 | 100 |
| CBIMJ2001 | 01 | 0.2 | 2,8/5,3 | — | — | — | 25 | 30 | — | 20 | 0.8 | 0.6 | 0.5 |
| 0.3 | 1.1/9.5 | 2,3/8,4 | 4/6.5 | — | 303 | 30 | 25 | ʅ |
| 0.4 | 0,6/12,4 | 1.1/12 | 2.2/11 | 3,3/9,6 | — | 30 | 30 | 100 |
| CBIMJ2002 | 02 | 0.2 | 5.3/11 | — | — | — | 25 | 20 | — | 20 | 1.1 | 0.9 | 0.7 |
| 0.3 | 2.5/19 | 4.6/17 | 8.3/12 | 14.3/7 | 30 | 30 | 25 | ʅ |
| 0.4 | 1.4/25 | 2.3/24 | 4.0/23 | 6.3/20 | — | 30 | 30 | 100 |
| CBIMJ2004 | 04 | 0.2 | 9.5/20 | 17.0/13 | — | — | 30 | 25 | — | 20 | 1.6 | 0.9 | 0.9 |
| 0.3 | 4.7/35 | 8.5/31 | 13.1/27 | 19.6/20 | 35 | 35 | 30 | ʅ |
| 0.4 | 2.8/45 | 4.8/44 | 7.7/41 | 11.4/37 | — | 35 | 35 | 100 |
| CBIMJ20075 | 075 | 0.2 | 18.4/42 | 33.3/29 | — | — | 30 | 25 | — | 20 | 2.0 | 1.2 | 1.4 |
| 0.3 | 8.8/71 | 15,5/64 | 24.3/54 | 38,5/40 | 35 | 35 | 30 | ʅ |
| 0.4 | 5.6/91 | 9.1/89 | 14,8/82 | 21,8/74 | — | 35 | 35 | 100 |
Nota
※1 Ángulo de pulverización: cuando la presión del aire es de s0,3 Mpa. La presión del líquido es de 0,1 Mpa.
※2 Ancho de pulverización: cuando la distancia de pulverización es de 100 mm
