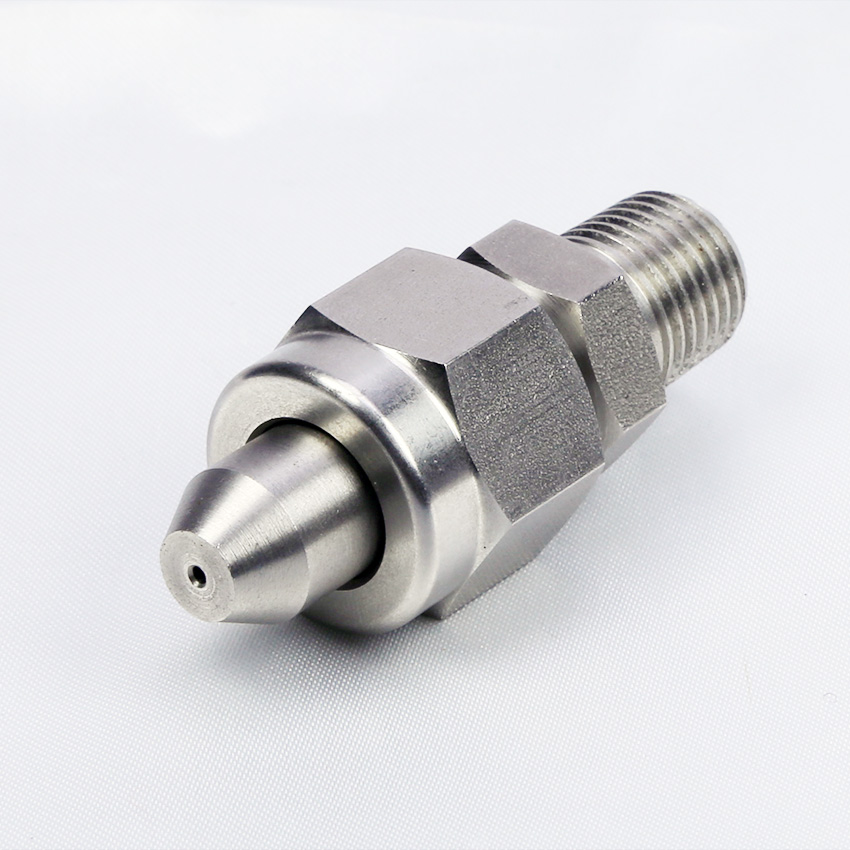

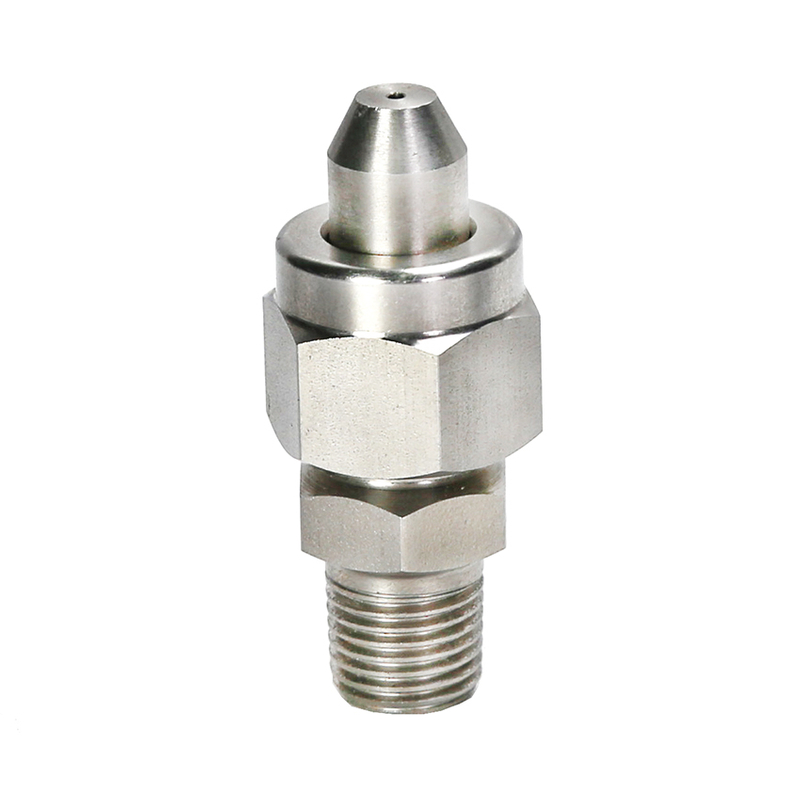

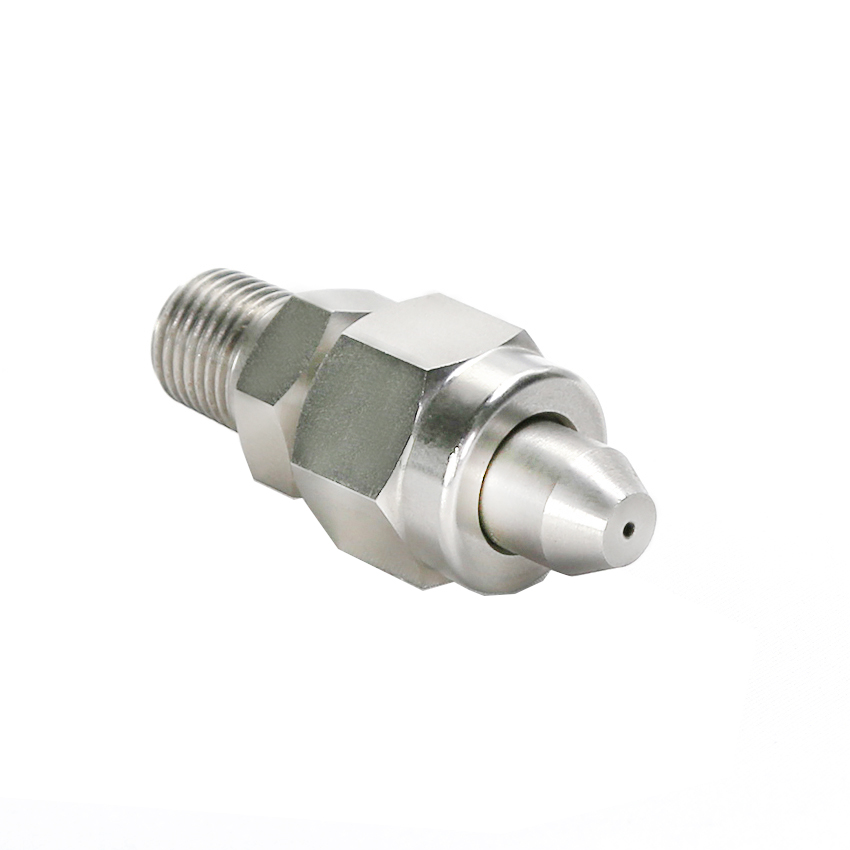

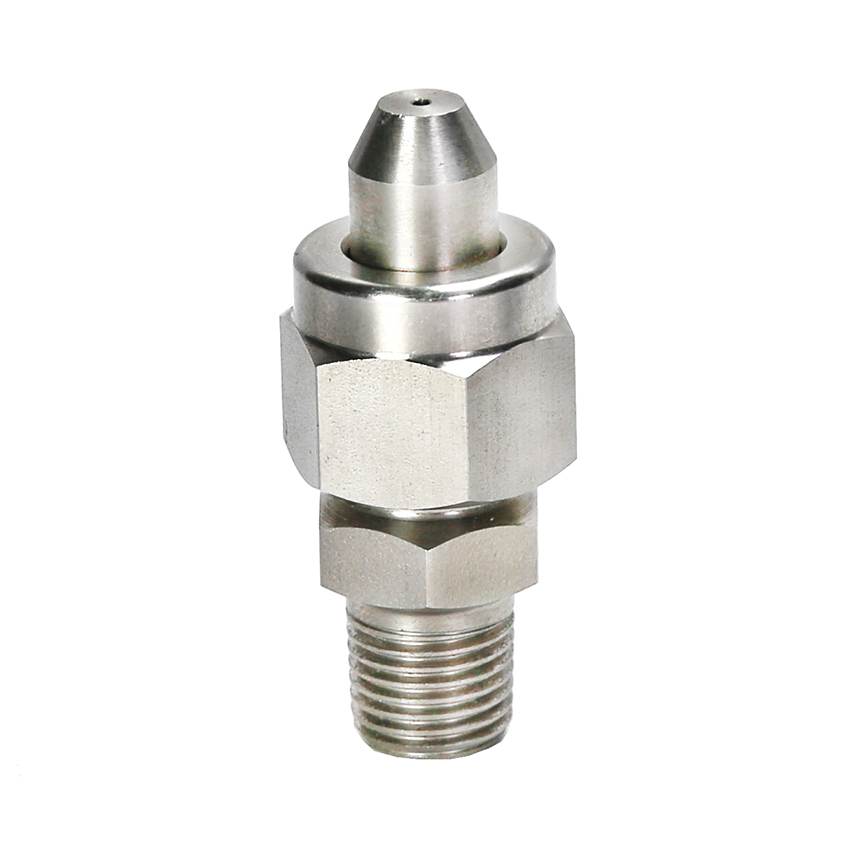

BOQUILLAS DE CONO LLENO DE CHORRO SÓLIDO SERIE SJVB

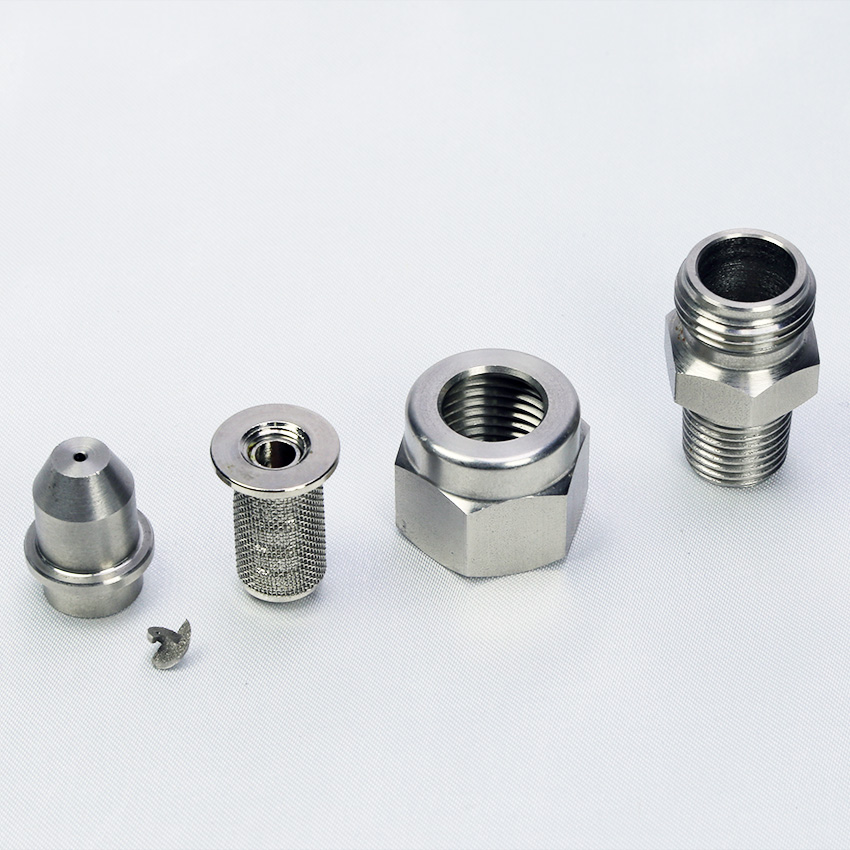

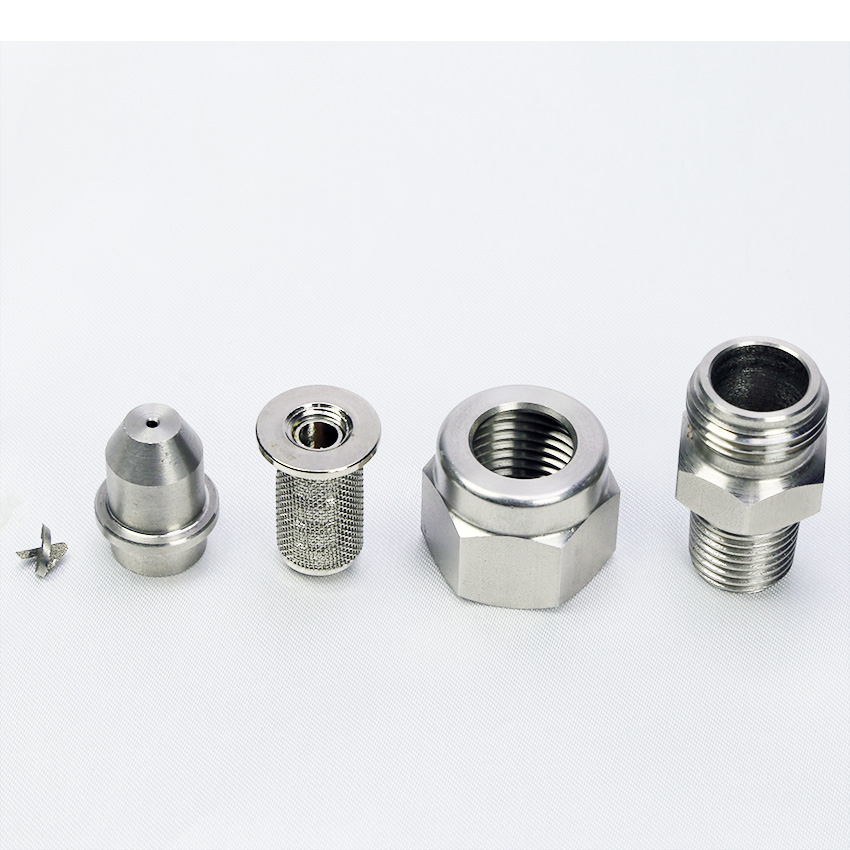

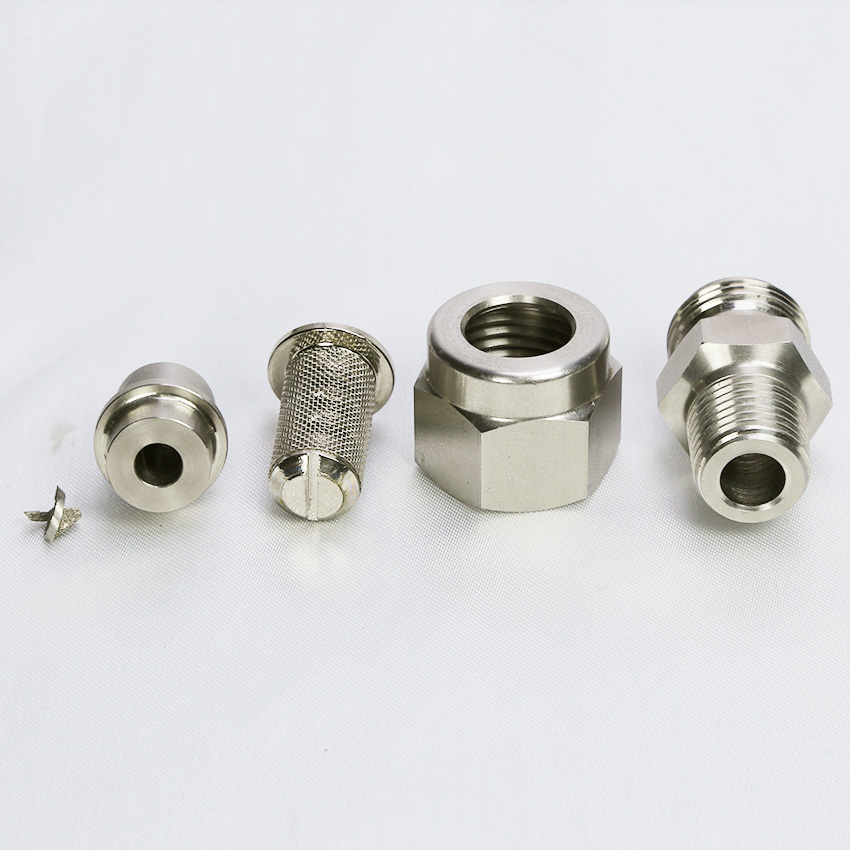

Las boquillas de cono completo de chorro sólido de la serie SJV están equipadas con las siguientes características: • Constan de tapa, cuerpo y punta de rociado • Producen un patrón de rociado de cono lleno con un área de impacto circular • La distribución uniforme del rociado está garantizada por un diseño distintivo de paleta • Disponibles en ángulos de pulverización que van desde 30⁰ a 120⁰
| Descripción |
| Modelo | SJV |
| Patrón de rociado | Boquillas de pulverización de cono lleno de chorro sólido unitario de tres piezas |
| Presión laboral | 0,5-10bar |
| Tamaño de la rosca de entrada | 3/8'',3/4'',1/2'',1'',1-1/2'',2'',2-1/2'' |
| Tasa de flujo | 0,38-920 l/min |
| Ángulo de pulverización | De 30° a 120° |
| Solicitud | Talleres de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, fábricas de alimentos y bebidas, granjas, comercio minorista, trabajos de construcción, energía y minería, limpieza, lavado, refrigeración |
| El tiempo de entrega | 4 días después de confirmado el pago |
| Pago | Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea |
Aplicaciones generales
● Limpieza/enjuague
● Enfriamiento de carbón, metales u otros materiales.
● Generación y dispersión de gotas durante el procesamiento de reacciones químicas.

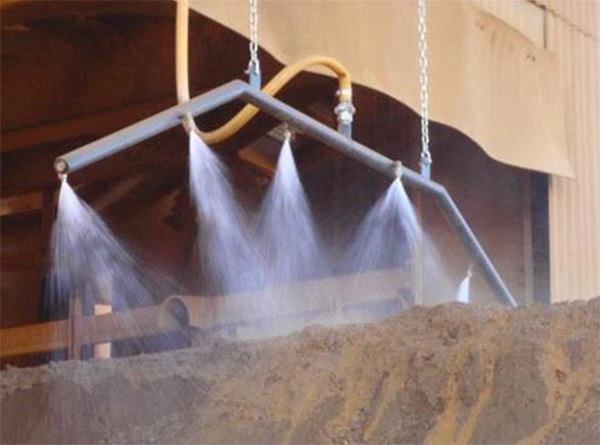

● Control de polvo
● Lucha contra incendios/extinción
● Descomposición de la espuma, aireación, desespumado.
● Pulido, lavado, enfriamiento
Caracteristicas de diseño
● El exclusivo diseño interno de la paleta permite que la boquilla produzca gotas de tamaño mediano a grande distribuidas uniformemente.
● Excelente rendimiento en aplicaciones donde se requiere una cobertura adecuada de un área
● Cuando se requieren varias boquillas para producir una pulverización superpuesta, se requiere un área de superposición del 25% al 30% para que el área de cobertura de la pulverización se distribuya uniformemente en toda la dirección.
● Los conductos libres grandes y claros hacen que sea menos probable que las boquillas se obstruyan.
Accesorios

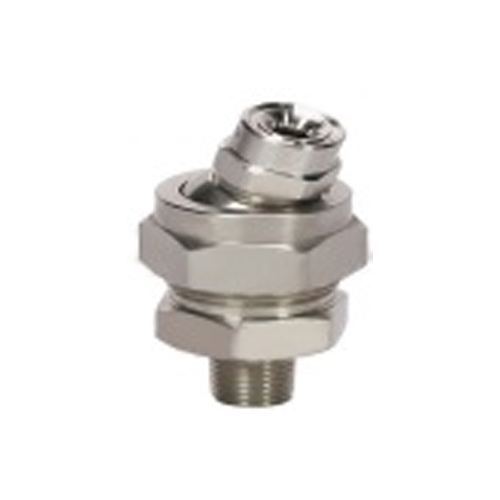

Junta universal de bolas

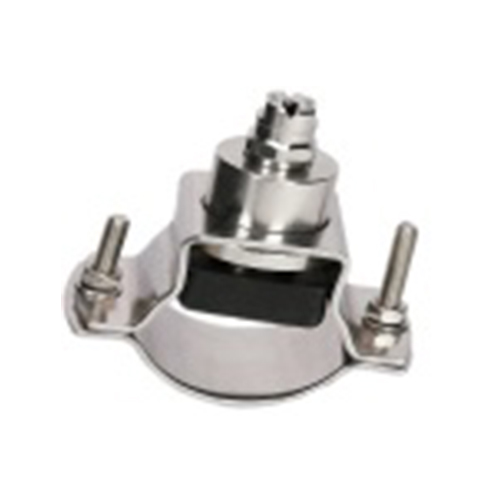

Conector de ojal dividido
Datos de rendimiento
| Tamaño del hilo | Código de flujo | Diámetro del orificio.(mm) | Diámetro máximo del orificio de paso libre (mm) | Caudal (l/min) |
|
| 1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 litros |
| 0,5 barras | 0,7 barras | 1,5 barras | 2 barras | 3 barras | 4 barras | 5 barras | 6 barras | 7 barras | 10 barras | 1,5 barras |
| 1/8'' | 1 | 0.79 | 0.64 |
| 0.38 | 0.54 | 0.62 | 0.74 | 0.85 | 0.94 | 1 | 1.1 | 1.3 | 58° |
| 1.5 | 1.2 | 0.64 | 0.49 | 0.57 | 0.81 | 0.93 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.9 | 65° |
| 2 | 1.2 | 1 | 0.65 | 0.76 | 1.1 | 1.2 | 1.5 | 1.7 | 1.9 | 2 | 2.2 | 2.6 | 50° |
| 3 | 1.5 | 1 | 0.98 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.1 | 3.9 | 65° |
| 3.5 | 1.6 | 1.3 | 1.1 | 1.3 | 1.9 | 2.2 | 2.6 | 3 | 3.3 | 3.6 | 3.9 | 4.5 | 50° |
| 3.9 | 2 | 1 | 1.3 | 1.5 | 2.1 | 2.4 | 2.9 | 3.3 | 3.7 | 4 | 4.3 | 5.1 | 84° |
| 5 | 2 | 1.3 | 1.6 | 1.9 | 2.7 | 3.1 | 3.7 | 4.2 | 4.7 | 5.1 | 5.5 | 6.5 | 65° |
| 6.1 | 2.3 | 1.3 | 2 | 2.3 | 3.3 | 3.8 | 4.5 | 5.2 | 5.7 | 6.2 | 6.7 | 7.9 | 74° |
| 1/4'' | 6.5 | 2.38 | 1.6 | 2.1 | 2.5 | 3.5 | 4 | 4.8 | 5.5 | 6.1 | 6.7 | 7.1 | 8.4 | 50° |
| 10 | 3.18 | 1.6 | 3.3 | 3.8 | 5.4 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 67° |
| 12.5 | 3.2 | 1.6 | 4.1 | 4.8 | 6.8 | 7.7 | 9.3 | 10.6 | 11.8 | 12.8 | 13.7 | 16.2 | 74° |
| 9.5 | 2.6 | 2.4 | 3.1 | 3.6 | 5.1 | 5.9 | 7.1 | 8.1 | 8.9 | 9.7 | 10.4 | 12.3 | 50° |
| 15 | 3.6 | 2.4 | 4.9 | 5.7 | 8.1 | 9.3 | 11.2 | 12.7 | 14.1 | 15.4 | 16.5 | 19.4 | 67° |
| 3/8'' | 20 | 4 | 2.8 | 6.5 | 7.6 | 10.8 | 12.4 | 14.9 | 17 | 18.8 | 20 | 22 | 26 | 80° |
| 22 | 4.5 | 2.8 | 7.2 | 8.4 | 11.9 | 13.6 | 16.4 | 18.7 | 21 | 23 | 24 | 28 | 90° |
| 16 | 3.5 | 3.2 | 5.2 | 6.1 | 8.7 | 9.9 | 11.9 | 13.6 | 15.1 | 16.4 | 17.6 | 21 | 50° |
| 25 | 4.6 | 3.2 | 8.2 | 9.5 | 13.5 | 15.4 | 18.6 | 21 | 24 | 26 | 27 | 32 | 67° |
| 1/2'' | 32 | 5.2 | 3.6 | 10.4 | 12.2 | 17.3 | 19.8 | 24 | 27 | 30 | 33 | 35 | 41 | 75° |
| 40 | 6.2 | 3.6 | 13.1 | 15.2 | 22 | 25 | 30 | 34 | 38 | 41 | 44 | 52 | 91° |
| 50 | 6.7 | 4 | 16.3 | 19.1 | 27 | 31 | 37 | 42 | 47 | 51 | 55 | 65 | 94° |
| 3/4'' | 2.5 | 4.9 | 4.4 | 9.6 | 11.2 | 15.9 | 18.2 | 22 | 25 | 28 | 30 | 32 | 38 | 50° |
| 4 | 6.4 | 4.4 | 15.4 | 18 | 26 | 29 | 35 | 40 | 44 | 48 | 52 | 61 | 70° |
| 7 | 9.5 | 5.2 | 27 | 31 | 45 | 51 | 61 | 70 | 78 | 84 | 91 | 107 | 92° |
| 1'' | 4.2 | 6 | 5.6 | 16.2 | 18.9 | 27 | 31 | 37 | 42 | 47 | 51 | 54 | 64 | 50° |
| 7 | 8.3 | 5.6 | 27 | 31 | 45 | 51 | 61 | 70 | 78 | 84 | 91 | 107 | 68° |
| 8 | 9.5 | 5.6 | 31 | 36 | 51 | 58 | 70 | 80 | 89 | 91 | 104 | 122 | 81° |
| 10 | 11.9 | 5.6 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 90° |
| 1 1/4'' | 12 | 11.9 | 6.4 | 46 | 54 | 77 | 87 | 105 | 120 | 133 | 145 | 155 | 183 | 92° |
| 6 | 7.4 | 6.4 | 23 | 27 | 38 | 44 | 53 | 60 | 67 | 72 | 78 | 92 | 50° |
| 10 | 9.6 | 6.4 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 67° |
| 12 | 10.7 | 6.4 | 46 | 54 | 77 | 87 | 105 | 120 | 133 | 145 | 155 | 183 | 70° |
| 14 | 12.3 | 6.4 | 54 | 63 | 89 | 102 | 123 | 140 | 155 | 169 | 181 | 215 | 80° |
| 1 1/2'' | 20 | 15.1 | 7.9 | 77 | 90 | 128 | 146 | 175 | 200 | 220 | 240 | 260 | 305 | 93° |
| 10 | 9.5 | 8.7 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 50° |
| 16 | 12.7 | 8.7 | 62 | 72 | 102 | 116 | 140 | 160 | 178 | 193 | 210 | 245 | 74° |
| 20 | 14.3 | 8.7 | 77 | 90 | 128 | 146 | 175 | 200 | 220 | 240 | 260 | 305 | 76° |
| 30 | 18.3 | 10.3 | 115 | 135 | 191 | 220 | 265 | 300 | 330 | 360 | 390 | 460 | 94° |
| 2'' | 17 | 12.7 | 11.1 | 65 | 76 | 108 | 124 | 149 | 170 | 189 | 205 | 220 | 260 | 50° |
| 30 | 17.3 | 11.1 | 115 | 135 | 191 | 220 | 265 | 300 | 330 | 360 | 390 | 460 | 74° |
| 35 | 19.2 | 11.1 | 135 | 157 | 225 | 255 | 310 | 355 | 390 | 425 | 455 | 540 | 77° |
| 40 | 21 | 11.1 | 154 | 180 | 255 | 295 | 350 | 400 | 445 | 485 | 520 | 610 | 80° |
| 50 | 23.8 | 14.3 | 192 | 225 | 320 | 365 | 440 | 500 | 560 | 610 | 650 | 770 | 85° |
| 60 | 28.6 | 14.3 | 230 | 270 | 385 | 440 | 530 | 600 | 670 | 730 | 780 | 920 | 100° |
