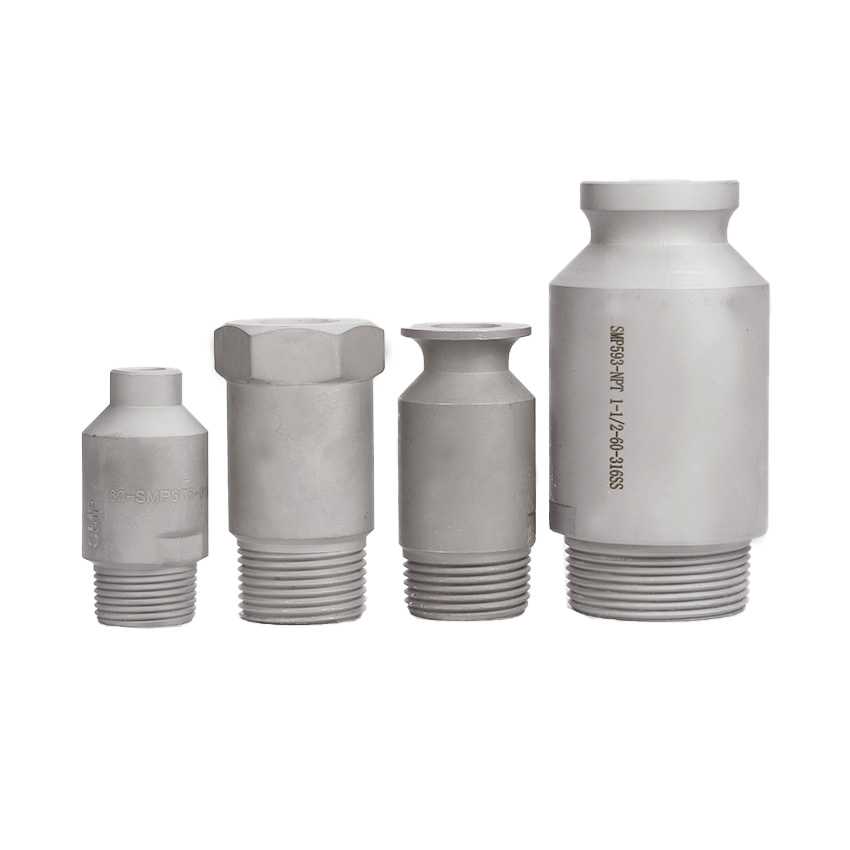

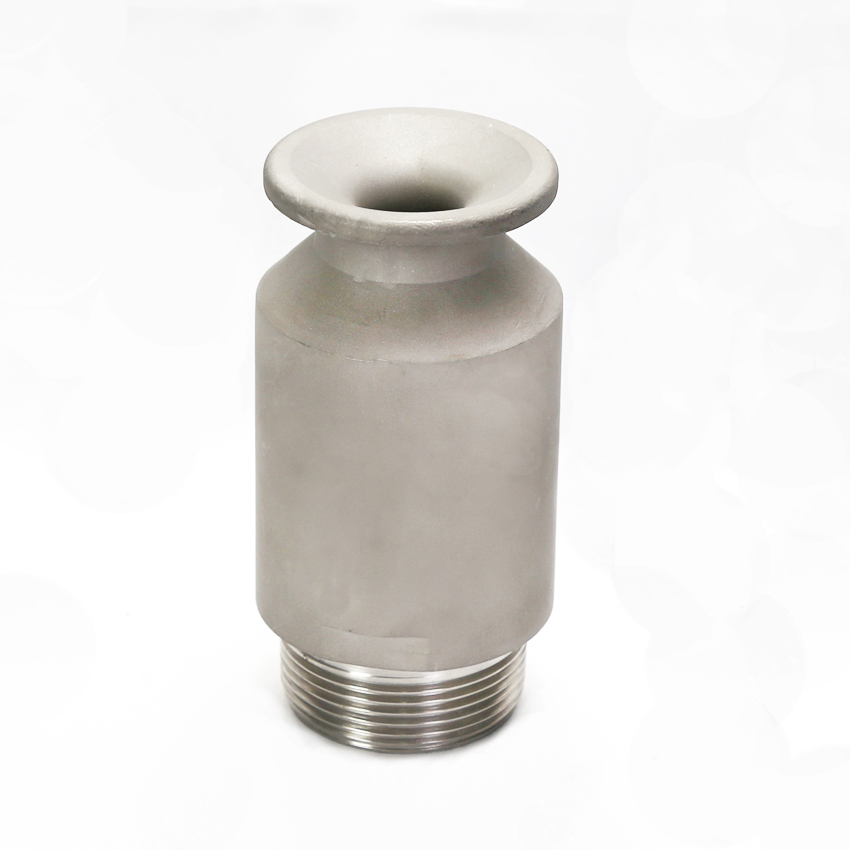

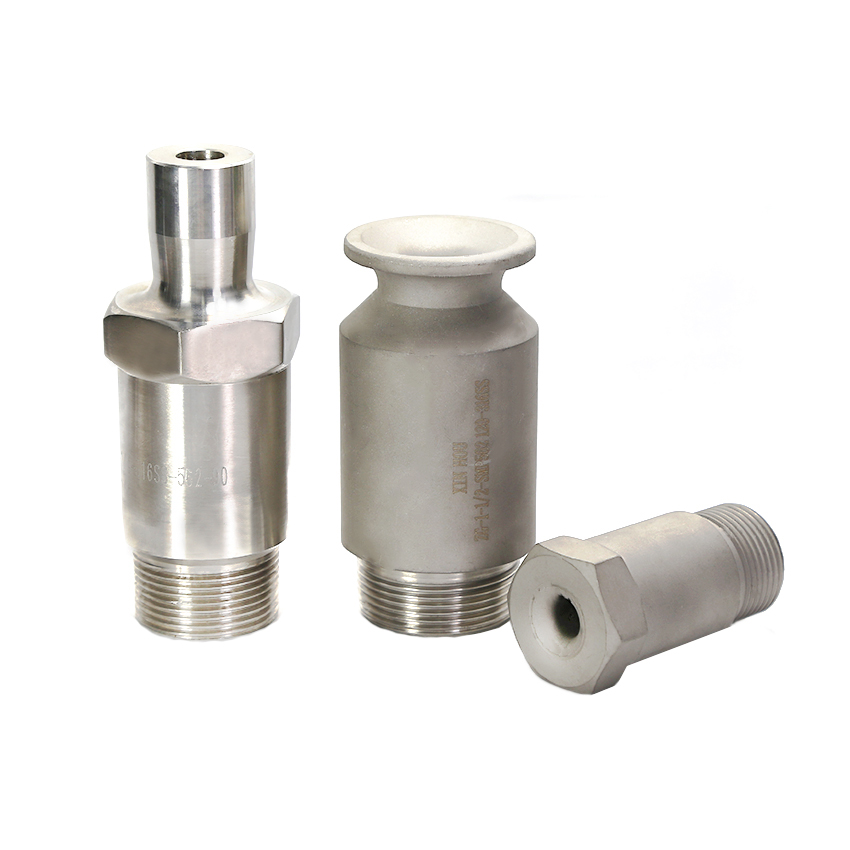

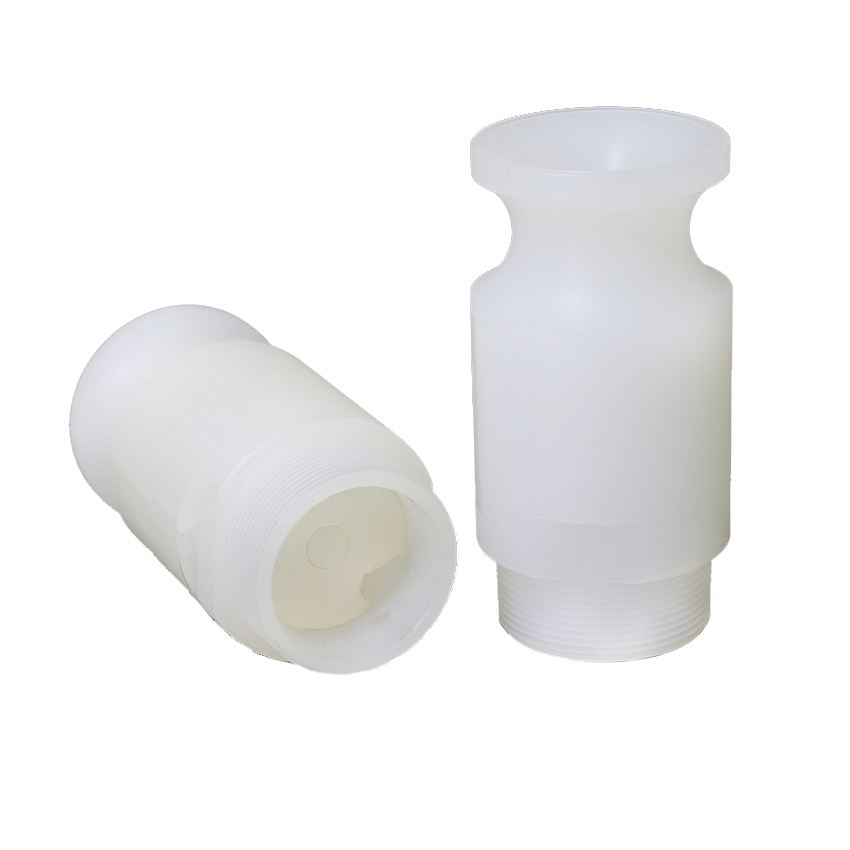

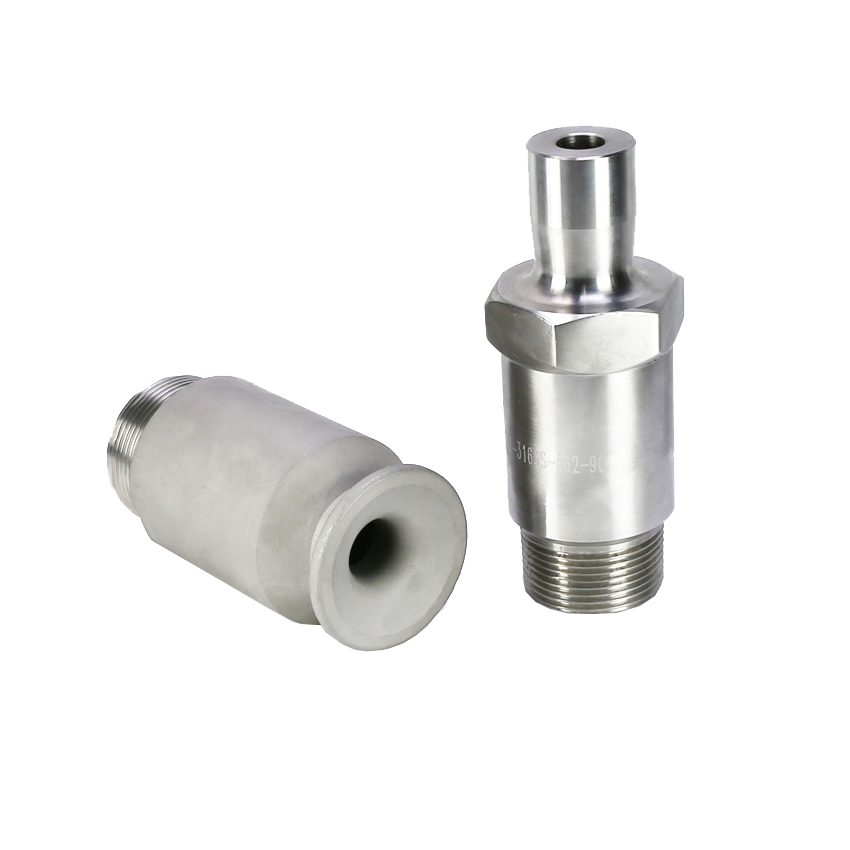

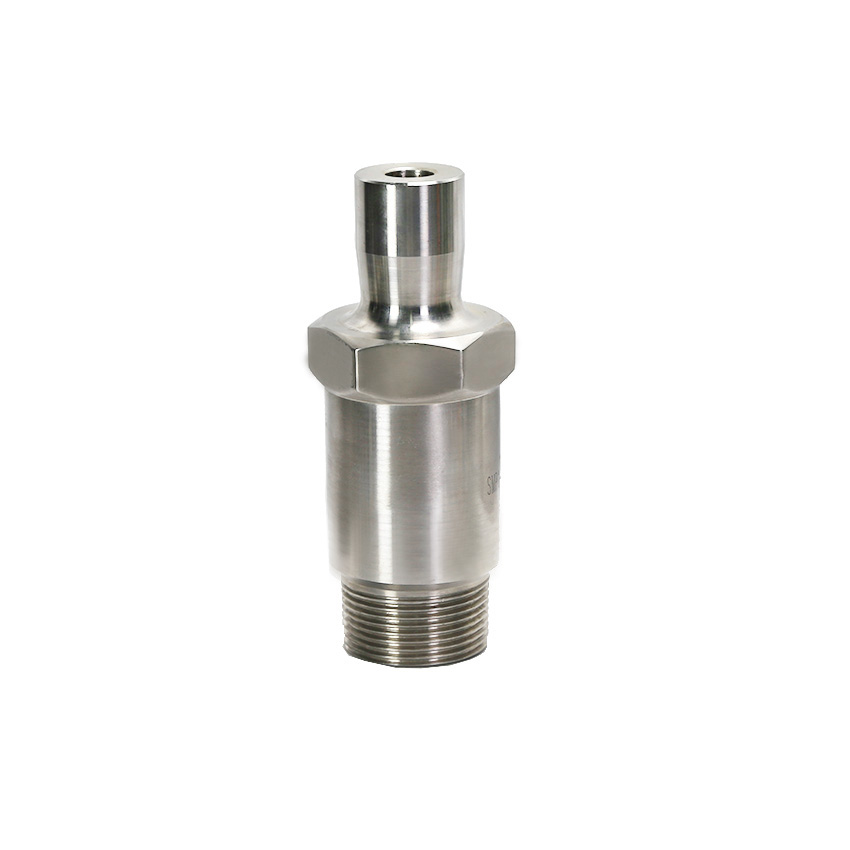

BOQUILLAS DE CONO LLENO DE JET COMPLETO DE GRAN CAUDAL SMP
| Descripción |
| Modelo | SMP |
| Patrón de rociado | Boquillas de cono lleno de flujo grande SMP |
| Presión laboral | 0,2 a 5 bares |
| Tamaño de la rosca de entrada | 1/8', 1/4', 3/8', 1/2', 3/4', 1', 1-1/4', 1-1/2', 2', 2-1/2', 3'', 4'' |
| Tasa de flujo | 2,6-3540 L/min y personalizado según las necesidades hasta 17000 L/min. |
| Ángulo de pulverización | 30°,60°,90°,120° |
| Solicitud | Recubrimiento, lubricación, aplicación química;
Enfriamiento, humidificación, humectación;
Limpieza, lavado, enjuague;
Control de polvo, extinción de incendios. |
| El tiempo de entrega | 4 días después de confirmado el pago |
| Pago | Western union, Paypal, T/T, Visa, nuestra cuenta bancaria, pago en línea |

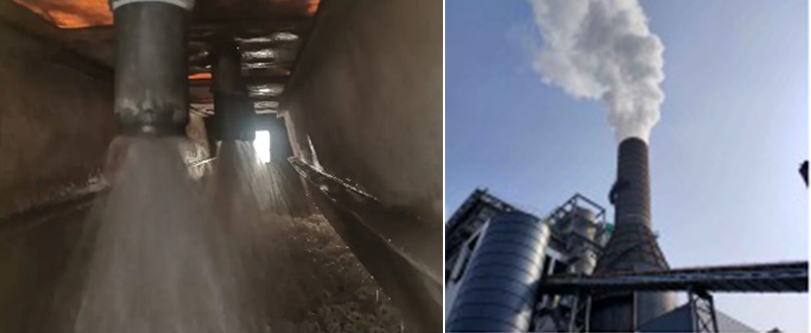

Aplicaciones generales
● Enfriamiento rápido de gases de combustión a alta temperatura
● Lavado de gases de combustión
● Eliminación del polvo de los gases de combustión.
● Desulfuración húmeda
● Lucha contra incendios/extinción
● Torre de lixiviación
● Enfriamiento de coque
● Lavado y blanqueo
● Pulverización de torres químicas
● Agua de refrigeración y pulverización de torres de fraccionamiento.
● Antiespumante
Caracteristicas de diseño
● Estructura integral. Dos paletas interiores S hacen máx.Acceso desbloqueado y se convierte en molde integral con cuerpo de boquilla.La ventaja de utilizar esta estructura es que al mismo caudal, la boquilla SMP puede permitir partículas 3 veces más de diámetro que la boquilla de cono lleno normal.
● El diseño único evita en gran medida el problema de bloqueo habitual en malas condiciones de trabajo, es especialmente adecuado para pulverizar seriflux que contiene mucha impureza de grano y transporta líquido espeso fácilmente, como lechada de cal.
● Pulveriza eficazmente a 0,2 bar. Los canales internos son aerodinámicos, lo que hace que el fluido sea suave, sin rincones muertos ni obstrucciones y la presión de atomización del líquido se reduce de manera efectiva.
● La paleta guía en forma de S evita la pulverización en capas, la pulverización es uniforme y completa.

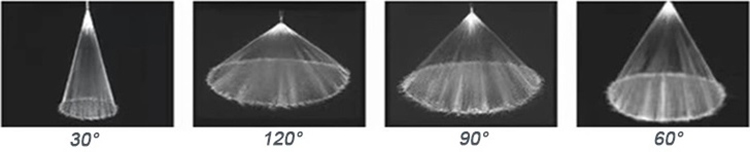

Boceto de pulverización
Datos de rendimiento
| Tamaño del hilo | N º de Modelo. | Caudal (l/min) | Diámetro del orificio de paso libre
(mm) | Ángulo de pulverización |
| 1 (galones estadounidenses) = 3,785 L; 1 (galón británico) = 4,546 litros |
| 0,2 barras | 0,3 barras | 0,5 barras | 0,7 barras | 1 barra | 2 barras | 3 barras | 5 barras |
| 3/8'' | SMP125 | 2.6 | 3.14 | 3.99 | 4.68 | 5.53 | 7.66 | 9.27 | 11.8 | 3.18 | 30°
60°
90°
120° |
| SMP156 | 4.13 | 4.99 | 6.35 | 7.43 | 8.79 | 12.2 | 14.7 | 18.7 | 3.97 |
| SMP187 | 5.96 | 7.21 | 9.17 | 10.7 | 12.7 | 17.6 | 21.3 | 27.1 | 4.76 |
| 1/2'' | SMP187 | 5.96 | 7.21 | 9.17 | 10.7 | 12.7 | 17.6 | 21.3 | 27.1 | 4.76 |
| SMP218 | 9.48 | 11.5 | 14.6 | 17.1 | 20.2 | 28 | 33.9 | 43 | 5.56 |
| SMP250 | 10.7 | 12.9 | 16.4 | 19.2 | 22.7 | 31.4 | 38 | 48.4 | 6.35 |
| 3/4'' | SMP281 | 13.1 | 15.8 | 20.1 | 23.6 | 27.9 | 38.6 | 46.8 | 59.4 | 7.14 |
| SMP312 | 15.9 | 19.2 | 24.4 | 28.6 | 33.8 | 46.8 | 56.6 | 72 | 7.94 |
| SMP343 | 19.4 | 23.5 | 29.9 | 35 | 41.4 | 57.3 | 69.4 | 88.2 | 8.73 |
| SMP375 | 22.9 | 27.7 | 35.2 | 41.3 | 48.8 | 67.6 | 81.8 | 104 | 9.53 |
| 1'' | SMP375 | 22.9 | 27.7 | 35.2 | 41.3 | 48.8 | 67.6 | 81.8 | 104 | 9.53 |
| SMP406 | 27.6 | 33.3 | 42.3 | 49.3 | 58.6 | 81.1 | 98.1 | 126 | 10.3 |
| SMP437 | 34 | 40.6 | 50.9 | 59 | 69 | 93.6 | 112 | 140 | 11.1 |
| 1 1/4'' | SMP437 | 34 | 40.6 | 50.9 | 59 | 69 | 93.6 | 112 | 140 | 11.1 |
| SMP500 | 43.7 | 52.5 | 65.4 | 75.8 | 88.7 | 120 | 144 | 180 | 11.1 |
| SMP531 | 48.5 | 58 | 72.7 | 84.2 | 98.6 | 134 | 160 | 200 | 12.7 |
| SMP562 | 53.4 | 63.8 | 79.9 | 92.7 | 108 | 147 | 176 | 220 | 13.5 |
| 1 1/2'' | SMP562 | 53.4 | 63.8 | 79.9 | 92.7 | 108 | 147 | 176 | 220 | 14.3 |
| SMP593 | 60.7 | 72.5 | 90.9 | 105 | 123 | 167 | 200 | 250 | 15.1 |
| SMP625 | 64.7 | 77.4 | 96.9 | 112 | 131 | 178 | 213 | 267 | 15.9 |
| SMP656 | 78.5 | 93.5 | 117 | 136 | 159 | 216 | 258 | 324 | 16.7 |
| SMP687 | 82.5 | 98.7 | 124 | 143 | 168 | 227 | 272 | 340 | 17.5 |
| 2'' | SMP750 | 100 | 120 | 150 | 174 | 204 | 276 | 333 | 414 | 19.1 |
| SMP812 | 110 | 132 | 165 | 191 | 223 | 303 | 362 | 454 | 20.6 |
| SMP875 | 136 | 162 | 203 | 236 | 276 | 374 | 448 | 560 | 22.2 |
| SMP937 | 152 | 182 | 228 | 264 | 309 | 419 | 501 | 627 | 23.8 |
| SMP1000 | 178 | 213 | 266 | 309 | 361 | 490 | 586 | 734 | 25.4 |
| SMP1125 | 206 | 249 | 317 | 371 | 439 | 608 | 736 | 935 | 28.6 |
| 2 1/2'' | SMP1125 | 206 | 249 | 317 | 371 | 439 | 608 | 736 | 935 | 28.6 |
| SMP1250 | 247 | 299 | 381 | 446 | 527 | 730 | 883 | 1120 | 31.8 |
| SMP1375 | 297 | 359 | 456 | 535 | 632 | 875 | 1060 | 1350 | 34.9 |
| SMP1500 | 363 | 440 | 559 | 655 | 774 | 1070 | 1230 | 1650 | 38.1 |
| 3'' | SMP1500 | 363 | 440 | 559 | 655 | 774 | 1070 | 1230 | 1650 | 38.1 |
| SMP1625 | 428 | 517 | 658 | 770 | 911 | 1260 | 1530 | 1940 | 41.3 |
| SMP1750 | 488 | 591 | 751 | 880 | 1040 | 1440 | 1740 | 2220 | 44.5 |
| 4'' | SMP1750 | 488 | 591 | 751 | 880 | 1040 | 1440 | 1740 | 2220 | 44.5 |
| SMP1825 | 550 | 660 | 845 | 990 | 1170 | 1620 | 1960 | 2490 | 47.6 |
| SMP2000 | 643 | 778 | 989 | 1160 | 1370 | 1900 | 2300 | 2920 | 50.8 |
| SMP2125 | 719 | 870 | 1100 | 1290 | 1530 | 2100 | 2550 | 3250 | 54 |
| SMP2250 | 780 | 944 | 1200 | 1400 | 1660 | 2300 | 2780 | 3540 | 57.2 |
Información sobre pedidos
| 3/8'' | SMP | 30° | 304SS | SMP187 |
| Tamaño del hilo | Sin estilo. | Ángulo de pulverización | Material | Código de flujo |
